Прямая треугольная зеркальная призма из N-BK7, серебряное покрытие для 450-10000 нм, длина катетов: 6.25 мм

Описание

Прямая треугольная зеркальная призма артикула 89-625 от Edmund Optics — это миниатюрный отражательный компонент, предназначенный для поворота светового пучка на 90 градусов в сверхшироком спектральном диапазоне от 450 нм до 10 000 нм. Призма изготовлена из стекла N-BK7, имеет длину катетов 6,25 мм и, соответственно, квадратную входную/выходную апертуру. Гипотенузная грань покрыта высококачественным серебряным слоем с защитным диэлектрическим и лакокрасочным покрытием, что обеспечивает коэффициент отражения более 97% в ближнем и среднем ИК-диапазоне и несколько ниже (около 95%) в видимой области. Серебряное покрытие даёт меньшую поляризационную зависимость отражения по сравнению с алюминием, что выгодно для систем, работающих с поляризованным светом. Благодаря тому, что отражение происходит внутри стекла, покрытие защищено от внешних воздействий, что упрощает очистку и повышает долговечность. Компактный размер позволяет использовать призму в микрооптических системах, волоконных коллиматорах и миниатюрных спектрометрах. Плоскостность граней λ/4 гарантирует сохранение волнового фронта. Изделие поставляется в защитном блистере. Это идеальное решение для встраиваемых оптических модулей.

Характеристики

Артикул производителя: 89-625 (Edmund Optics). Тип: прямоугольная зеркальная призма. Материал: N-BK7. Длина катетов: 6,25 мм (±0,05 мм). Покрытие гипотенузы: серебряное (Ag) с защитным слоем. Рабочий спектральный диапазон: 450–10 000 нм. Коэффициент отражения: R > 97% (в ИК), R > 95% (в видимом). Плоскостность: λ/4. Качество поверхности: 40-20 scratch-dig. Точность угла: 90° ± 1 угл. минута. Масса: <2 г.

Отрасли применения

Призма 89-625 используется в миниатюрных ИК-спектрометрах для компактного поворота луча. В эндоскопических зондах она служит для изменения направления обзора. В оптоволоконных датчиках применяется для направления отражённого сигнала на детектор. Также востребована в лазерных головках для считывания информации с оптических дисков.

Описание семейства продуктов

• Отражает свет под углом 90 °.
• Идеально подходит для выравнивания системы.
• Улучшенные покрытия из алюминия, защищенного золота и защищенного серебра

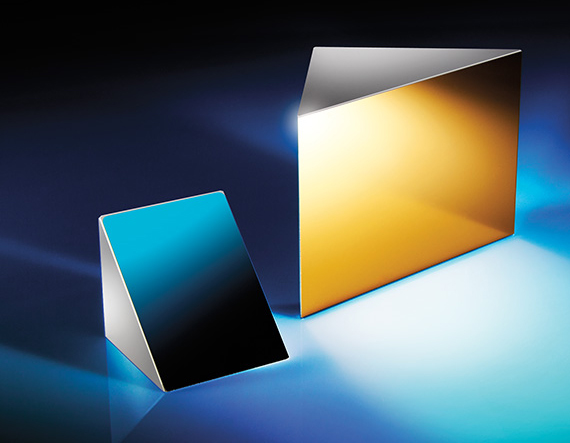

Зеркала TECHSPEC® Right Angle доступны с улучшенным алюминиевым, защищенным золотым или защищенным серебряным покрытием. Зеркала с прямым углом отражают падающий свет под углом 90°, легко монтируются и имеют решающее значение во многих оптических системах. Эти зеркала идеально подходят для приложений, требующих точного выравнивания и высокой производительности.
