Держатель для установки оптических элементов в мультиэлементные системы, диаметр совместимой оптики: 6.25 мм, максимальная толщина совместимой оптики: 4 мм

Описание

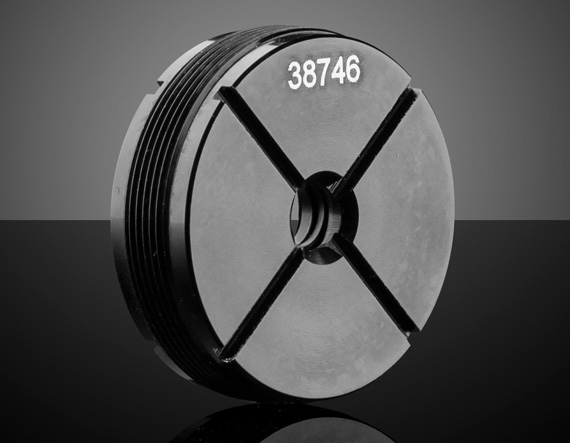

Держатель для мультиэлементных систем Edmund Optics, артикул 38-746, предназначен для работы в диапазоне: механическая оптика. Параметры: диаметр оптики 6,25 мм, толщина до 4 мм. Изделие подбирают по спектральному диапазону, геометрии и материалу, чтобы обеспечить предсказуемое поведение пучка в конкретной схеме. Механический узел фиксирует малогабаритную оптику в составе многоэлементной сборки, обеспечивая точную соосность с соседними элементами.

Исполнение — механическая оптика. Эта особенность определяет совместимость компонента с источником и условиями конкретной оптической схемы, влияя на потери, отражение и качество формируемого пучка.

Характеристики

Допустимый диаметр и толщина совместимой оптики определяют, какие линзы, окна или фильтры можно установить без люфта. Значения диаметр оптики 6,25 мм, толщина до 4 мм нужно учитывать совместно: они задают апертуру, положение фокуса или геометрию посадочного места при монтаже.

При установке важно избегать перекоса, загрязнения рабочих поверхностей и механических напряжений в оправе. Для источников высокой мощности отдельно проверяют плотность энергии, угол падения и соответствие спектра покрытия рабочей длине волны.

Отрасли применения

Типичные задачи: сборка составных оптических модулей, микрооптические стенды. Компонент используется в исследовательской фотонике, лазерных технологиях, спектроскопии, машинном зрении и промышленном приборостроении.

Правильный подбор сопутствующей оптики, механики и источника позволяет реализовать заявленные параметры компонента и получить устойчивый результат при длительной эксплуатации.

Описание семейства продуктов

• Крепления для различных диаметров и толщин оптических компонентов
• Резьба M29 с наружным диаметром позволяет легко устанавливать ее внутри наружных труб.
• В комплект входят одно стопорное кольцо и одно делриновое кольцо.
• Нажмите здесь, чтобы узнать, как использовать компоненты многоэлементной трубной системы для создания оптической системы.

Многоэлементные внутренние одинарные оптические крепления TECHSPEC® предназначены для крепления различных оптических компонентов. Крепления поддерживают оптические диаметры от 5 до 25,4 мм и толщину краев от 4 до 17 мм. С наружной резьбой M29 x 0,75 эти крепления можно легко расположить вдоль оптической оси наших многоэлементных наружных трубок TECHSPEC®. Крепления TECHSPEC® Multi-Element Inner Single Optic Mounts включают одно кольцо из делрина, обеспечивающее надежное зажимное усилие между стопорным кольцом и оптикой без повреждения оптики.

Примечание. Наш специально разработанный гаечный ключ ME (#13-567) настоятельно рекомендуется для плавного перемещения внутренних одинарных креплений оптики вперед и назад с использованием комбинированной метрической и английской градуированной шкалы. Полая конструкция обеспечивает передачу выходного луча при регулировке положения линзы. Также доступен гаечный ключ ME без шкалы (#11-046).
