Поставщик
|
Edmund Optics |
|
Артикул
|
48-547 |
|
Покрытие
|
VIS 0° & Aluminized |
|
Длина волны
|
425-675 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
алюминиевое |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
425 - 675 |
|
Типичный предел плотности энергии
|
Hypotenuse: 0.3 J/cm2 @ 532nm & 1064nm, 10nsLegs: 5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/4 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
±0.1 |
|
Спецификация покрытия
|
Hypotenuse: Ravg >85% @ 400 - 700nm Legs: Ravg ≤0.4% @ 425 - 675nm |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±2 |
|
Покрытие
|
VIS 0° & Aluminized |
|
Длина гипотенузы (мм)
|
8.8 |
|
Длина катетов (мм)
|
6.25 |
Описание

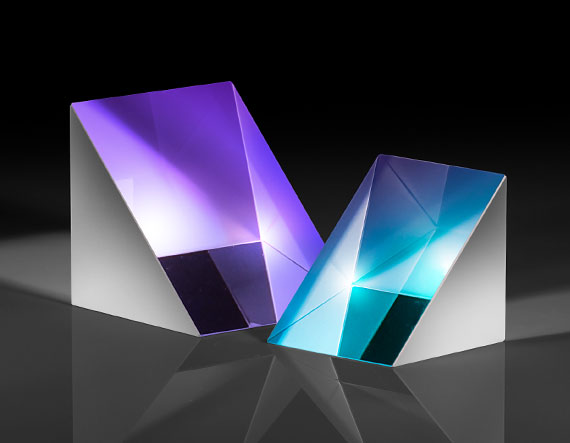

Прямая треугольная призма из N‑BK7 с длиной катетов 6,25 мм и алюминиевым покрытием для диапазона 425–675 нм при 0° предназначена для работы как компактный зеркальный элемент в видимом диапазоне. Алюминиевое покрытие с защитой обеспечивает высокую отражательную способность на одной из граней, что позволяет использовать призму как миниатюрное зеркало с жёстко заданной геометрией. Малый размер делает компонент удобным для интеграции в компактные оптические модули, датчики и лабораторные сборки.
Материал N‑BK7 обеспечивает стабильные оптические и механические характеристики, а аккуратная обработка граней и углов снижает аберрации и отклонения направления луча. Призма может использоваться для изменения направления пучка, формирования поворотных узлов и сложных зеркальных конфигураций в системах, работающих в синей–красной области видимого спектра.
Характеристики
- Тип: прямая треугольная призма с зеркальным покрытием
- Материал: N‑BK7
- Длина катетов: 6,25 мм
- Покрытие: алюминий для 425–675 нм (0°)
- Назначение: компактный отражающий элемент в VIS‑диапазоне
Отрасли применения
- Компактные лазерные и визуальные системы
- Малогабаритные измерительные и диагностические приборы
- Лабораторные и учебные оптические стенды
