Поставщик
|
Edmund Optics |
|
Артикул
|
48-333 |
|
Тип линз
|
вогнутые |
|
Покрытие
|
без покрытия |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
|
Фокусное расстояние
|
<5 мм |
|
Покрытие
|
без покрытия |
|
Диаметр
|
6 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 2500 |
|
Тип
|
Plano-Concave Lens |
|
Скос
|
Protective bevel as needed |
|
Числовая апертура NA
|
0.33 |
|
f / #
|
1.5 |
|
Радиус R1 (мм)
|
-7.06 |
|
Толщина кромки ET (мм)
|
2.04 |
|
Чистая апертура CA (мм)
|
5.4 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
1.50 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-SF11 |
|
Покрытие
|
Uncoated |
|
Заднее фокусное расстояние BFL (мм)
|
-9.84 |
|
Эффективное фокусное расстояние EFL (мм)
|
-9.00 |
|
Диаметр (мм)
|
6.00 +0.0/-0.025 |
Описание
Плоско-вогнутая линза без покрытия — рассеивающий оптический элемент, у которого одна поверхность плоская, а вторая вогнутая, за счёт чего параллельный пучок света после прохождения линзы расходится, а не фокусируется, что отражается в отрицательном значении фокусного расстояния. Такие линзы применяются как компенсирующие или расширяющие элементы, часто в паре с положительными линзами для построения афокальных систем, телескопических расширителей пучка или для коррекции фокусного расстояния составных объективов. Отсутствие покрытия на поверхностях означает, что линза представляет собой заготовку без специальной антиотражающей обработки, что делает её универсальной по спектральному диапазону применения, ограниченному лишь собственной прозрачностью материала подложки, но сопровождается более высоким уровнем френелевских потерь на каждой границе раздела по сравнению с просветлёнными аналогами. Небольшой диаметр 6.0 мм и короткое по модулю фокусное расстояние -9 мм говорят о компактном форм-факторе, подходящем для миниатюрных оптических узлов.
Характеристики
- Тип: плоско-вогнутая линза (рассеивающая)
- Диаметр: 6.0 мм
- Фокусное расстояние: -9 мм
- Покрытие: отсутствует
- Форма поверхностей: плоская и вогнутая сферическая
- Назначение: расширение пучка, коррекция оптических схем
Отрасли применения
Подобные линзы используют при построении расширителей лазерного пучка, в компактных оптических прицельных и наблюдательных приборах, в макетировании и прототипировании оптических схем, где важна гибкость подбора спектрального диапазона без ограничений специализированного покрытия. Их применяют также в учебных и исследовательских целях при демонстрации свойств рассеивающей оптики и в качестве вспомогательных компенсационных элементов в составных объективах.
Описание семейства продуктов
- Диапазон длин волн 350–2200 нм
- Точный диаметр и допуски на центрирование обеспечивают простую интеграцию OEM
- Широкий выбор диаметров, фокусных расстояний и покрытий
- Варианты антибликового покрытия: MgF2, VIS 0°, VIS-NIR, NIR I и NIR II

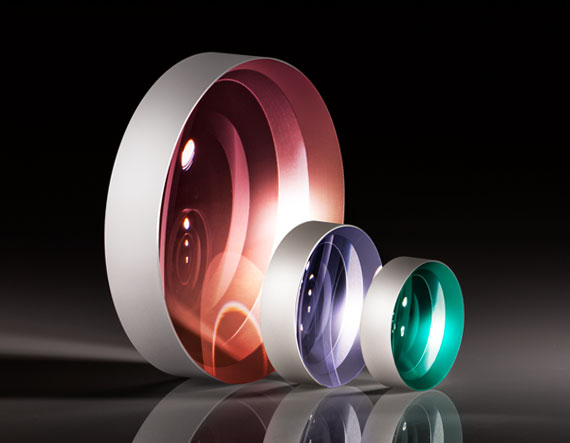

Плано-вогнутые линзы (PCV) имеют одну плоскую и одну изогнутую внутрь поверхность. Объективы PCV имеют отрицательное фокусное расстояние и используются для уменьшения изображения или для рассеивания света.
