Поставщик
|
Edmund Optics |
|
Артикул
|
45-006 |
|
Тип линз
|
вогнутые |
|
Покрытие
|
без покрытия |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
|
Фокусное расстояние
|
<5 мм |
|
Покрытие
|
без покрытия |
|
Диаметр
|
6 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 2500 |
|
Тип
|
Plano-Concave Lens |
|
Скос
|
Protective bevel as needed |
|
Числовая апертура NA
|
0.50 |
|
f / #
|
1.00 |
|
Радиус R1 (мм)
|
-4.71 |
|
Толщина кромки ET (мм)
|
2.22 |
|
Чистая апертура CA (мм)
|
5.4 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
1.50 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-SF11 |
|
Покрытие
|
Uncoated |
|
Заднее фокусное расстояние BFL (мм)
|
-6.84 |
|
Эффективное фокусное расстояние EFL (мм)
|
-6.00 |
|
Диаметр (мм)
|
6.00 +0.0/-0.025 |
Описание
Плоско-вогнутая линза 45-006 компании Edmund Optics имеет диаметр 6.0 мм и отрицательное фокусное расстояние -6 мм. Одна сторона линзы плоская, а вторая — вогнутая (изогнутая внутрь), из-за чего линза не собирает, а рассеивает проходящий свет, как бы «раздвигая» лучи.
Линза поставляется без просветляющего покрытия.
Рассеивающие линзы такого типа обычно используют вместе с собирающими линзами — например, чтобы увеличить расстояние, на которое собирающая линза способна сфокусировать свет, или чтобы расширить лазерный пучок перед его дальнейшей обработкой.
Обычный допуск на диаметр — минус 0,00...0,10 мм от номинала, а на фокусное расстояние — около ±1%, поэтому линзы одного и того же артикула из разных партий взаимозаменяемы без подгонки при повторных заказах.
Плоская сторона линзы упрощает её правильную установку в держатель: достаточно совместить плоскую грань с посадочной поверхностью оправы, чтобы линза встала строго перпендикулярно оптической оси прибора, без дополнительной юстировки по углу наклона.
Характеристики
- Артикул: 45-006; производитель: Edmund Optics
- Тип: плоско-вогнутая линза (рассеивающая)
- Диаметр: 6.0 мм
- Фокусное расстояние: -6 мм
- Просветляющее покрытие: отсутствует
- Материал: оптическое стекло
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Диапазон длин волн 350–2200 нм
- Точный диаметр и допуски на центрирование обеспечивают простую интеграцию OEM
- Широкий выбор диаметров, фокусных расстояний и покрытий
- Варианты антибликового покрытия: MgF2, VIS 0°, VIS-NIR, NIR I и NIR II

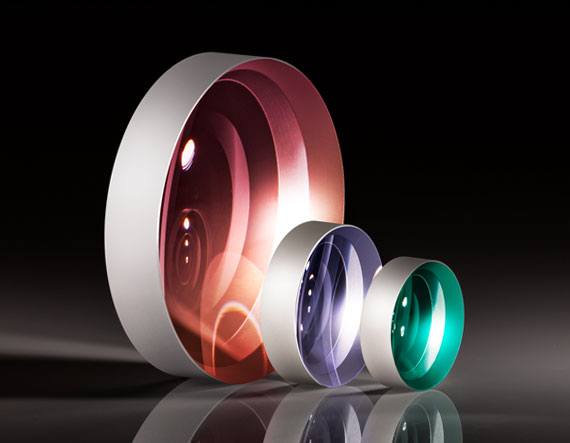

Плано-вогнутые линзы (PCV) имеют одну плоскую и одну изогнутую внутрь поверхность. Объективы PCV имеют отрицательное фокусное расстояние и используются для уменьшения изображения или для рассеивания света.
