Поставщик
|
Edmund Optics |
|
Артикул
|
56-986 |
|
Типы изделий
|
объективы |
|
Max оптическое увеличение (К), крат
|
5 |
|
Min оптическое увеличение (К), крат
|
5 |
|
Типы объектива
|
телецентрические |
|
Применение объектива
|
машинное зрение |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Производитель
|
Mitutoyo |
|
Стиль
|
Finite Conjugate |
|
Примечание
|
Image is formed 280mm from specimen (170mm from the mounting flange) |
|
Поле зрения, диаметр полевого окуляра 18 (мм)
|
3.6 |
|
Поле зрения, диаметр полевого окуляра 24 (мм)
|
4.8 |
|
Глубина резкости (мкм)
|
16.3 |
|
Разрешающая способность (мкм)
|
2.12 |
|
Рабочее расстояние (мм)
|
61 |
|
Вес (г)
|
60 |
|
Тип
|
Microscope Objective |
|
Монтажная резьба
|
M26 x 36 TPI |
|
Числовая апертура NA
|
0.13 |
|
Максимальный диаметр (мм)
|
30.0 |
|
Увеличение
|
5X |
|
Длина (мм)
|
49.00 |
|
Горизонтальное поле зрения, датчик 2/3 "
|
1.80mm |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
1.28mm |
Описание

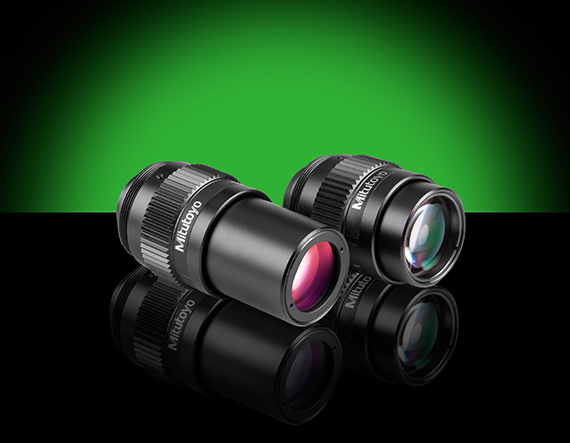

Телецентрический объектив Mitutoyo с увеличением 5X предназначен для высокоточных измерений и детального контроля небольших структур в системах машинного зрения и лабораторной метрологии. Увеличение 5X обеспечивает достаточную детализацию для анализа поверхностей, тонких линий, контактных площадок и микрозазоров, не выходя при этом в диапазон увеличений, требующих сложной механики фокусировки и специальных виброизоляционных столов.
Объективы серии Mitutoyo, распространяемые через Edmund Optics, создавались для применений типа optical gauging и высокоразрешающей инспекции: для них характерны телецентрическая оптическая схема, большое рабочее расстояние, позволяющее подводить освещение и манипуляторы к объекту, а также механически стабильная конструкция, устойчивая к вибрациям производственной среды. Длинная и унифицированная парфокальная длина серии облегчает замену объективов в многокамерных стендах без механической перенастройки.
Телецентрическая схема гарантирует, что лучи, формирующие изображение, входят в объектив параллельно его оптической оси, что устраняет масштабную ошибку при отклонении объекта по оси Z и делает результаты измерений достоверными вне зависимости от небольших неровностей поверхности или допусков на высоту детали. Именно это свойство делает объективы Mitutoyo востребованными там, где традиционные объективы дают систематические ошибки.
Артикул 56-986 — это практичный выбор для задач измерения мелких деталей, инспекции маркировки, анализа паяных контактов, а также для применений в физических и технологических лабораториях, где важно сочетать высокое увеличение с телецентрическими преимуществами и достаточным рабочим пространством над образцом.
Характеристики
- Бренд: Edmund Optics
- Артикул: 56-986
- Телецентрический объектив Mitutoyo
- первичное увеличение: 5X
Отрасли применения
- Машинное зрение и автоматизированный контроль качества
- Прецизионная метрология и измерение размеров деталей
- Инспекция электроники и полупроводниковых компонентов
- Контроль печатных плат и микросборок
- Роботизированные системы захвата и сортировки
- Научные и лабораторные измерительные установки
