Поставщик
|
Edmund Optics |
|
Артикул
|
35-103 |
|
Типы изделий
|
расширители пучка |
|
Рабочий диапазон расширителя
|
1064 нм |
|
Покрытие
|
Laser V-Coat (1064nm) |
|
Увеличение, х
|
5 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Вес (г)
|
166 |
|
Регулировка расходимости
|
Rotating Optics |
|
Тип
|
Beam Expander |
|
Порог повреждения, импульсный
|
10 J/cm2 @ 1064nm, 10ns, 20Hz |
|
Спецификация покрытия
|
Rabs <0.25% @ 1064nm |
|
Пропускание (%)
|
>99 (nominal) |
|
Длина (мм)
|
86.0 |
|
Диаметр корпуса (мм)
|
39.95 |
|
Подложка
|
Fused Silica |
|
Монтажная резьба
|
Input: Male M30 x 1 Output: Female M34 x 0.5 (not intended for use) |
|
Переданный волновой фронт, пик-впадина
|
<λ/10 for 4.0mm input beam (nominal, λ = DWL) |
|
Выходное отверстие (мм)
|
30 |
|
Входное отверстие (мм)
|
7.5 |
|
Диапазон длин волн (нм)
|
1000 - 1140 |
|
Стиль
|
Fixed Magnification |
|
Покрытие
|
Laser V-Coat (1064nm) |
|
Мощность расширения
|
5X |
|
Расчетная длина волны DWL (нм)
|
1064 |
Описание

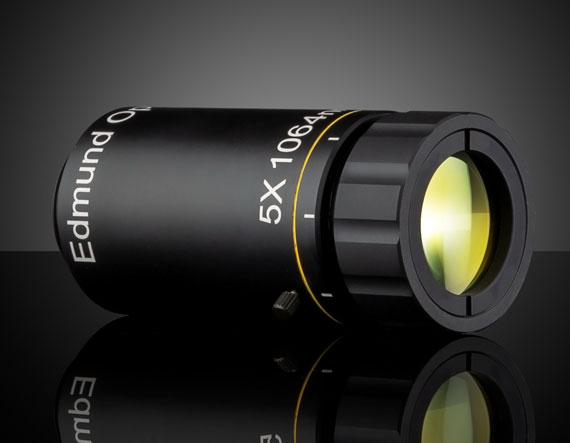

Расширитель пучка Vega, 5X, 1064 нм. Расширитель пучка Vega увеличивает диаметр лазерного луча в пять раз и уменьшает его угловую расходимость. Покрытие для 1064 нм согласовано с распространенным Nd:YAG-диапазоном, что помогает адаптировать пучок к апертуре последующей оптики.
При интеграции в установку сопоставляют рабочий спектр, апертуру, фокусное расстояние, геометрию пучка и механический интерфейс с параметрами всей схемы. Монтаж выполняют в чистой зоне без перекоса и чрезмерного усилия. После установки проверяют центрирование, ориентацию, надежность фиксации и отсутствие паразитной засветки.
Перед эксплуатацией проводят визуальный контроль и сверяют параметры с документацией. Правильная очистка и аккуратное хранение помогают поддерживать стабильность рабочих характеристик. В лазерных и волоконных трактах дополнительно контролируют мощность, чистоту соединений и соблюдение требований безопасности.
Характеристики
- Артикул: 35-103
- Производитель: Edmund Optics
- Наименование: Расширитель пучка Vega, 5X, 1064 нм
- Монтаж: совместимое оптическое, волоконное или механическое оборудование
- Эксплуатация: защита поверхностей и соединений от загрязнений
Отрасли применения
Изделие используется в лазерной обработке, голографии, сканировании, проекционных системах и научных экспериментах. Конкретная конфигурация определяется задачами проекта и характеристиками сопрягаемых компонентов.
Описание семейства продуктов
- Просветляющее покрытие для лазерных длин волн: 266 нм, 355 нм, 405 нм, 532 нм, 1 064 нм и 1 940 нм.
- Доступно фиксированное увеличение от 1,5 до 20 крат.
- Расхождение регулируется поворотной оптической системой
TECHSPEC® Vega™ предназначены для требовательных лазерных приложений, включая лазерную обработку материалов, медицину и исследования. Эти компактные расширители луча оптимизированы для обычных длин волн лазеров, включая длины волн Nd:YAG, для обеспечения высокой производительности передающегося волнового фронта, при этом конструкция обеспечивает погрешность передаваемого волнового фронта λ/10. Для обеспечения совместимости с мощными лазерами эти расширители луча разработаны таким образом, чтобы предотвратить фокусировку фантомных изображений на внутренних поверхностях. Расширители линейного луча TECHSPEC Vega Laser легко монтируются с резьбой M30 x 1 и обеспечивают отличное соотношение цены и качества как при покупке отдельных единиц, так и при массовой интеграции.
Примечание. Это семейство продуктов ранее называлось TECHSPEC DA Laser Line Beam Expanders.
Также доступны широкополосные расширители луча TECHSPEC® Vega™. Для более чувствительных к стоимости приложений Edmund Optics также предлагает расширители пучка TECHSPEC Scorpii™ Nd:YAG. Для гелий-неоновых лазеров доступны расширители пучка TECHSPEC Arcturus™ HeNe. Для приложений с более высокой точностью, где необходима скользящая оптика, см. наши расширители линейного луча TECHSPEC Draconis™ Nd:YAG или широкополосные расширители луча TECHSPEC Draconis®. Для широкополосных или сверхбыстрых приложений доступны расширители отражающего луча TECHSPEC Canopus™.
Версии на 532 нм совместимы с популярными лазерными приложениями с длиной волны 515 нм, а версии на 1064 нм идеально подходят для использования с лазерными приложениями на длинах волн 1 030 нм, 1 070 нм и 1 080 нм.
