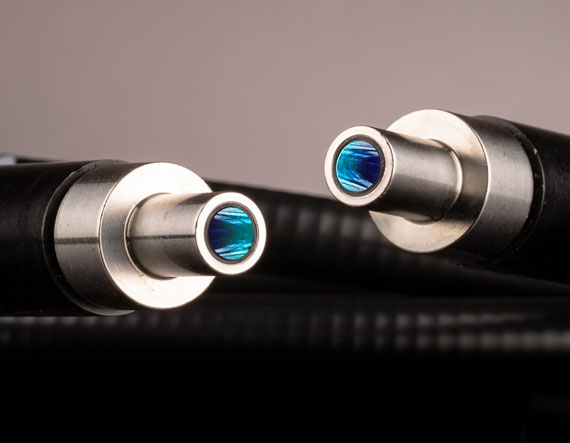

Жидкостный световод, диаметр сердцевины: 5 мм, длина: 8 футов

Описание

Жидкостный световод, диаметр сердцевины 5 мм, длина 8 футов. Жидкостный световод передает свет от источника к удаленной зоне освещения через гибкий канал с жидкой сердцевиной. Сердцевина диаметром 5 мм рассчитана на передачу значительного светового потока, а длина 8 футов позволяет вынести осветитель за пределы рабочей зоны. Гибкая конструкция облегчает компоновку, но требует соблюдения допустимого радиуса изгиба.

При интеграции в прибор сопоставляют параметры изделия с геометрией пучка, длиной волны, требуемой точностью и механическим интерфейсом. Оптические поверхности держат в чистоте, не касаются пальцами и фиксируют без чрезмерных нагрузок. После монтажа проводят юстировку относительно оси системы и проверяют отсутствие нежелательных отражений, виньетирования либо механического натяжения.

Стабильный результат обеспечивает применение в расчетном режиме и соблюдение требований сопрягаемого оборудования. Для лазерных и волоконных трактов дополнительно контролируют мощность, радиусы изгиба, чистоту коннекторов и безопасность работы с излучением.

Характеристики

• Артикул: 53-694
• Производитель: Edmund Optics
• Наименование: Жидкостный световод, диаметр сердцевины 5 мм, длина 8 футов
• Монтаж: совместимая оптическая или механическая система
• Эксплуатация: защита рабочих поверхностей и разъемов от загрязнений
• Подбор: по спектральному диапазону, габаритам и параметрам тракта

Отрасли применения

Жидкостный световод используют в медицинских осветителях, микроскопии, эндоскопических системах, промышленной инспекции и лабораторных источниках света. Конкретная конфигурация зависит от рабочего спектра, допустимых потерь, размеров светового поля и требований проекта.

Наша линейка недорогих жидких световодов идеально подходит для видимого и ультрафиолетового освещения. В отличие от стеклянных световодов, жидкостные световоды не страдают от потерь доли упаковки — промежутков между волокнами, которые вызывают снижение эффективности связи (см. Диаграмму). Эти жидкие направляющие отсекают ближний инфракрасный спектр, обеспечивая как оптимальную передачу для видимых приложений, так и меньшую полосу пропускания для более контрастных цветных изображений. Уменьшение длинноволновой передачи приводит к более синему цвету и более высокой цветовой температуре. Многократное обращение с жидкими световодами не приводит к поломке, характерной для стеклянных пучков, что со временем снижает эффективность. В жидкостных световодах используются кварцевые окна для герметизации в нетоксичной пропускающей среде. Наши жидкостные световоды подключаются к осветителям и держателям фильтров через оптоволоконный адаптер № 38-944.
