Поставщик
|
Edmund Optics |
|
Артикул
|
32-328 |
|
Покрытие
|
Uncoated |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 197
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/4 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
±0.1 |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±2 |
|
Покрытие
|
Uncoated |
|
Длина гипотенузы (мм)
|
7.1 |
|
Длина катетов (мм)
|
5.0 |
Описание

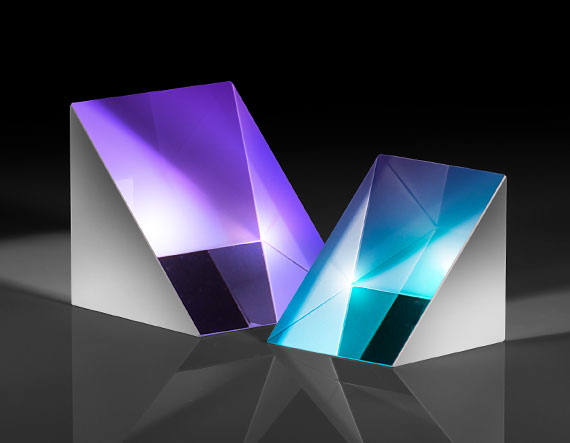

Миниатюрная прямая треугольная призма из N‑BK7 с катетами 5 мм без покрытий предназначена для задач управления узкими пучками и микрополями изображений. Отсутствие покрытий позволяет использовать призму как для преломления, так и для реализации полного внутреннего отражения при подходящих углах, что делает компонент гибким инструментом при проектировании микрооптических схем.
Размер 5 мм обеспечивает очень компактный форм‑фактор, подходящий для плотной интеграции в небольшие модули и OEM‑устройства. Высокое качество обработки граней сохраняет форму фронта волны в рамках допусков и снижает паразитное рассеяние. Призма может служить элементом поворота изображения, изменения направления луча или формирования перископических конфигураций в миниатюрных системах.
Характеристики
- Тип: миниатюрная прямая треугольная призма
- Материал: N‑BK7
- Длина катетов: 5 мм
- Покрытие: без покрытий
- Назначение: работа с микропучками и компактными изображениями
Отрасли применения
- Микрооптические и встроенные системы
- Компактные датчики, сканеры и измерительные модули
