Поставщик
|
Edmund Optics |
|
Артикул
|
64-083 |
|
Покрытие
|
Uncoated |
|
Покрытие
|
без покрытия |
|
Индекс преломления nd
|
1.522 |
|
Коэффициент Пуассона
|
0.22 |
|
Подложка
|
B270 |
|
Плоскостность поверхности
|
1&lambda |
|
Качество поверхности
|
60-40 |
|
Тип
|
Защитное окно |
|
Длина (мм)
|
5.00 |
|
Ширина (мм)
|
5.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Края
|
Ground, Maximum 0.25 Edge Chip |
|
Плотность (г / см3)
|
2.56 |
|
Модуль Юнга (ГПа)
|
71.5 |
|
Твердость по Кнупу (ГПа)
|
542 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
9.4 |
|
Покрытие
|
Uncoated |
|
Толщина (мм)
|
1.00 |
|
Допуск на размер (мм)
|
±0.25 |
|
Размеры (мм)
|
5.0 x 5.0 |
|
Число Аббе (vd)
|
58.3 |
Описание
Оптическое окно представляет собой плоскопараллельную пластину из боросиликатного стекла марки B270, предназначенную для оптической герметизации отсеков приборов и защиты внутренних узлов от пыли, влаги и механических воздействий без внесения существенных искажений в проходящий световой пучок. Стекло B270 отличается высокой прозрачностью в видимом диапазоне, хорошей химической стойкостью и высокой технологичностью механической обработки, что делает его популярным материалом для окон общего назначения. Отсутствие просветляющего покрытия означает, что на каждой из двух поверхностей происходят френелевские потери порядка нескольких процентов, характерные для неотражающего стекла такого типа, и это стоит учитывать при точных фотометрических расчётах.
Малый размер стороны — 5 мм — говорит о применении окна в компактных корпусах датчиков, миниатюрных камерах или узлах с ограниченным посадочным пространством.
Характеристики
- Тип изделия: плоское оптическое окно
- Материал: боросиликатное стекло B270
- Покрытие: отсутствует
- Форма: квадратная пластина
- Длина стороны: 5 мм
- Назначение поверхностей: плоскопараллельные, без внесения оптической силы
Отрасли применения
Такие окна применяются как защитные элементы в датчиках, оптоэлектронных модулях, миниатюрных видеокамерах и приборах контроля, где необходимо изолировать внутренний объём от внешней среды, сохранив оптический доступ. Благодаря доступности материала B270 подобные окна часто используются в бюджетных и серийных изделиях промышленной автоматизации, приборостроения и потребительской оптики, где не требуется предельно высокое пропускание или специализированное покрытие.

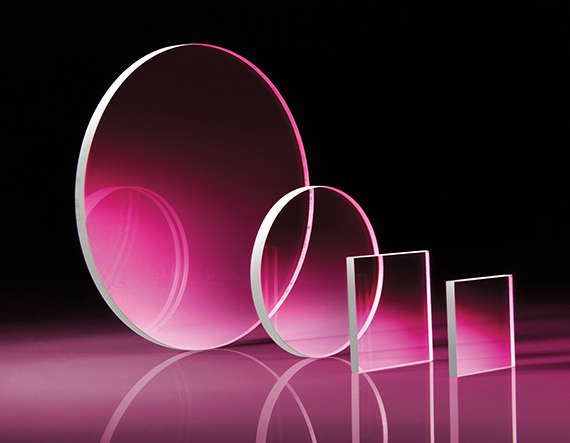

Описание семейства продуктов
- Большой выбор размеров
- Доступно без покрытия или с просветляющим покрытием MgF2
- Доступны нестандартные размеры для крупных OEM-требований
Окна TECHSPEC® B270 идеально подходят для коммерческих приложений, требующих тонкой подложки. Доступные без покрытия или с просветляющим покрытием MgF2, эти окна часто используются в качестве защитного элемента между двумя средами. Для OEM-приложений доступны нестандартные размеры и покрытия.
