Поставщик
|
Edmund Optics |
|
Артикул
|
83-938 |
|
Фокусное расстояние объектива
|
5 мм |
|
Числовая апертура
|
f/5.6 |
|
Серия объектива
|
Blue |
|
Крепление
|
M12 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
117.5mm - 42.3° |
|
ИК-фильтр
|
Нет |
|
Вес (г)
|
4 |
|
Тип
|
M12 Imaging Lens |
|
Внешний диаметр (мм)
|
14.0 |
|
Крепление
|
M12 x 0.5 (S-Mount) |
|
Длина (мм)
|
14.60 |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
165.5mm - 57.3° |
|
Искажение (%)
|
-20.0 Diagonal, -11.6 Horizontal |
|
Максимальный формат сенсора
|
1/3" |
|
Рабочее расстояние (мм)
|
150 - &infin |
|
Апертура (f / #)
|
f/5.6 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
165.5mm - 57.3° |
|
Фокусное расстояние FL (мм)
|
5.00 |
Описание

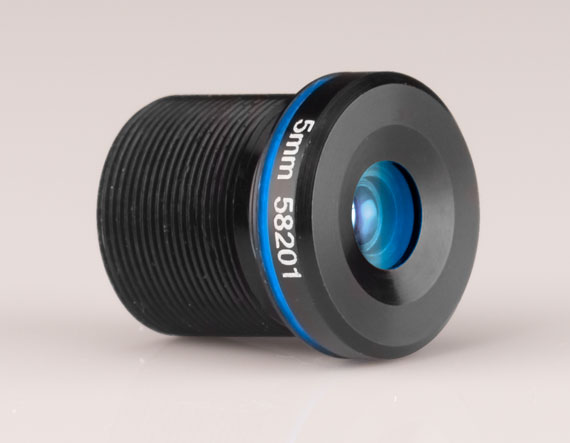

Объектив Blue серии с креплением M12, фокусным расстоянием 5 мм, апертурой f/5.6 и диагональной дисторсией порядка −20,0 % относится к классу короткофокусных широкоугольных объективов с выраженной бочкообразной дисторсией. Такая оптическая конфигурация ориентирована на получение широкого поля зрения при сохранении достаточного разрешения в центральной области и приемлемой резкости по полю для задач машинного зрения. Апертура f/5.6 обеспечивает достаточную глубину резкости при типовых уровнях освещенности, используемых в промышленных системах с подсветкой.
Объектив рассчитан на применение с компактными сенсорами в камерах с креплением M12 и подходит для встраиваемых систем, где требуется максимальный охват сцены при ограниченном рабочем расстоянии. Значение дисторсии задается как параметр для дальнейшей цифровой коррекции и калибровки системы. Промышленное исполнение корпуса обеспечивает стабильность параметров изображения при длительной эксплуатации и многократных циклах включения и выключения оборудования.
Характеристики
- Серия: Blue
- Фокусное расстояние: 5 мм
- Апертура: f/5.6
- Крепление: M12 (S-mount)
- Диагональная дисторсия: около −20,0 %
- Широкий угол обзора для компактных сенсоров
- Компромисс между глубиной резкости и светосилой
- Промышленное исполнение для OEM‑и встроенных систем
- Оптимизация под задачи машинного зрения с программной коррекцией дисторсии
Отрасли применения
- Обзорные системы видеоконтроля и мониторинга
- Робототехника и навигационные камеры с широким полем зрения
- Компактные системы инспекции на конвейерных линиях
- Встраиваемые модули камер в промышленном оборудовании
