Поставщик
|
Edmund Optics |
|
Артикул
|
69-260 |
|
Серия
|
Blue |
|
Числовая апертура
|
f/4 |
|
Крепление
|
M12 |
|
Фокусное расстояние
|
5 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
117.5mm - 42.3° |
|
ИК-фильтр
|
Нет |
|
Вес (г)
|
4 |
|
Тип
|
M12 Imaging Lens |
|
Внешний диаметр (мм)
|
14.0 |
|
Крепление
|
M12 x 0.5 (S-Mount) |
|
Длина (мм)
|
14.60 |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
165.6mm - 57.3° |
|
Искажение (%)
|
-20.0 Diagonal, -11.6 Horizontal |
|
Максимальный формат сенсора
|
1/3" |
|
Рабочее расстояние (мм)
|
150 - &infin |
|
Апертура (f / #)
|
f/4 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
165.6mm - 57.3° |
|
Фокусное расстояние FL (мм)
|
5.00 |
Описание

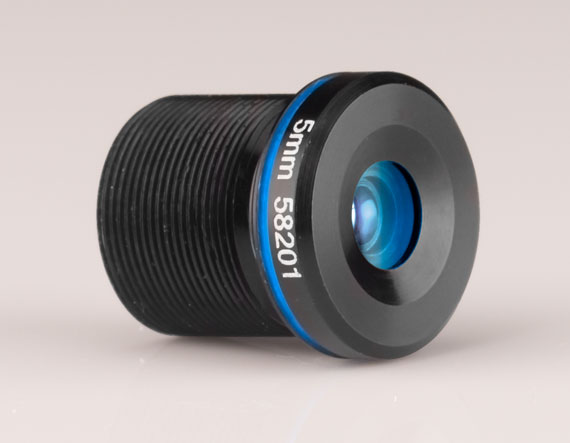

Объектив 69-260 компании Edmund Optics имеет постоянное (не переключаемое) фокусное расстояние 5 мм и относительное отверстие f/4.
Относительное отверстие (диафрагменное число, записываемое как f/число) показывает, насколько широко раскрыт входной зрачок объектива по сравнению с его фокусным расстоянием: чем меньше это число, тем больше света объектив способен собрать за то же время и тем ярче получается изображение при слабой освещённости, но тем меньше глубина резкости (то есть диапазон расстояний, на которых объект остаётся в фокусе одновременно).
Объектив с фиксированным фокусным расстоянием (без возможности зумирования, то есть плавного изменения увеличения) обычно даёт более высокое качество изображения и меньше геометрических искажений, чем зум-объектив того же класса, поскольку его оптическая схема оптимизирована только под одно конкретное увеличение, а не под целый диапазон.
Такие объективы устанавливают в камеры машинного зрения для промышленного контроля качества, считывания маркировки и автоматизированного визуального контроля на производственной линии, где рабочее расстояние до объекта заранее известно и не меняется.
Крепление M12 — это компактный резьбовой стандарт крепления объектива, распространённый в миниатюрных камерах машинного зрения и встраиваемых модулях, где важны небольшие габариты, в отличие от более крупных стандартов C-Mount или CS-Mount. Указанная диагональная дисторсия -20,0% означает, что прямые линии решётки или края объекта на изображении будут заметно искривляться по диагонали кадра (характерный признак широкоугольного объектива) — этот параметр важно учитывать в задачах точного измерения по изображению, где такое искажение либо корректируют программно, либо избегают, работая только в центральной, менее искажённой части кадра.
Характеристики
- Артикул: 69-260; производитель: Edmund Optics
- Тип: объектив с фиксированным фокусным расстоянием
- Серия: Blue (крепление M12)
- Фокусное расстояние: 5 мм
- Относительное отверстие: f/4
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
