Поставщик
|
Edmund Optics |
|
Артикул
|
45-591 |
|
Покрытие
|
Enhanced Aluminum (450-650nm) |
|
Длина волны
|
450-650 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
алюминиевое |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
450 - 650 |
|
Диапазон длин волн (мкм)
|
0.45 - 0.65 |
|
Типичный предел плотности энергии
|
0.2 J/cm2 @ 532nm, 10ns |
|
Тип
|
Right Angle Mirror |
|
Длина гипотенузы (мм)
|
7.1 |
|
Чистая апертура CA (мм)
|
4.5 x 6.3 |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±2 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Enhanced Aluminum (450-650nm) |
|
Спецификация покрытия
|
Ravg >95% @ 450 - 650nm |
|
Допуск на размер (мм)
|
±0.1 |
|
Длина катетов (мм)
|
5.0 |
|
Качество поверхности
|
60-40 |
|
Подложка
|
N-BK7 |
|
Плоскостность поверхности
|
λ/8 |
Описание
Прямая треугольная зеркальная призма из стекла N-BK7 представляет собой оптический элемент с сечением в виде прямоугольного равнобедренного треугольника, где гипотенуза выполняет функцию отражающей грани, а два катета служат входной и выходной поверхностями для проходящего пучка. При отражении от гипотенузы под углом 45 градусов пучок изменяет направление распространения на 90 градусов, при этом на отражающую грань нанесено алюминиевое покрытие, обеспечивающее высокий коэффициент отражения в диапазоне 450-650 нм, то есть в основной части видимого спектра. Алюминиевое покрытие отличается стабильностью характеристик, устойчивостью к окислению при правильной защите и относительно равномерным откликом по спектру видимого излучения по сравнению с некоторыми диэлектрическими аналогами. Длина катетов данной призмы составляет 5 мм, что делает её компактным элементом для миниатюрных оптических схем.
Характеристики
- Тип: прямая треугольная зеркальная призма
- Материал: стекло N-BK7
- Покрытие: алюминиевое, для диапазона 450-650 нм
- Длина катетов: 5 мм
- Угол поворота пучка: 90°
Отрасли применения
Такие призмы применяются для изменения направления оптического пучка на 90 градусов в компактных оптических системах, перископах, видоискателях, лазерных модулях и приборах машинного зрения. Их используют в миниатюрных оптических сборках медицинских эндоскопов, компактных проекционных устройствах и измерительных приборах, где требуется надёжное изменение хода лучей видимого диапазона при ограниченном пространстве монтажа.
Описание семейства продуктов
- Отражает свет под углом 90 °.
- Идеально подходит для выравнивания системы.
- Улучшенные покрытия из алюминия, защищенного золота и защищенного серебра

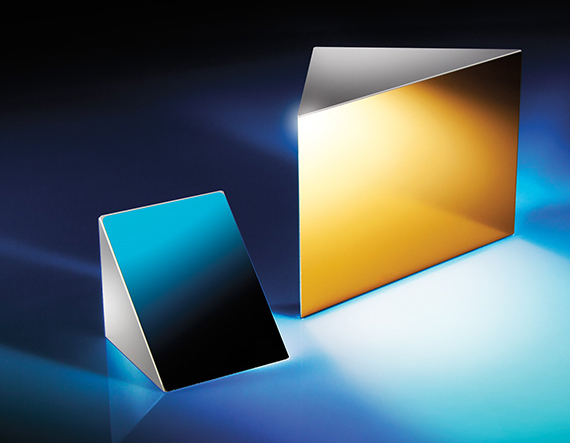

Зеркала TECHSPEC® Right Angle доступны с улучшенным алюминиевым, защищенным золотым или защищенным серебряным покрытием. Зеркала с прямым углом отражают падающий свет под углом 90°, легко монтируются и имеют решающее значение во многих оптических системах. Эти зеркала идеально подходят для приложений, требующих точного выравнивания и высокой производительности.
