Поставщик
|
Edmund Optics |
|
Артикул
|
14-812 |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Материал
|
CaF2 (фторид кальция) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø5 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Модуль Юнга (ГПа)
|
75.8 |
|
Диапазон длин волн (нм)
|
400 - 1000 |
|
Диапазон длин волн (мкм)
|
0.4 - 1 |
|
Типичный предел плотности энергии
|
5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Защитное окно |
|
Качество поверхности
|
40-20 |
|
Плоскостность поверхности
|
λ/2 |
|
Подложка
|
Calcium Fluoride (CaF2) Vacuum UV Grade |
|
Коэффициент Пуассона
|
0.26 |
|
Твердость по Кнупу (кг / мм2)
|
158.3 |
|
Индекс преломления nd
|
1.434 |
|
Плотность (г / см3)
|
3.18 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
18.85 |
|
Спецификация покрытия
|
Rabs ≤0.25% @ 880nmRavg ≤1.25% @ 400 - 870nmRavg ≤1.25% @ 890 - 1000nm |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Толщина (мм)
|
1.00 ±0.1 |
|
Диаметр (мм)
|
5.00 +0.0/-0.1 |
|
Чистая апертура (%)
|
90 |
|
Ориентация оси
|
Random |
|
Число Аббе (vd)
|
94.99 |
Описание

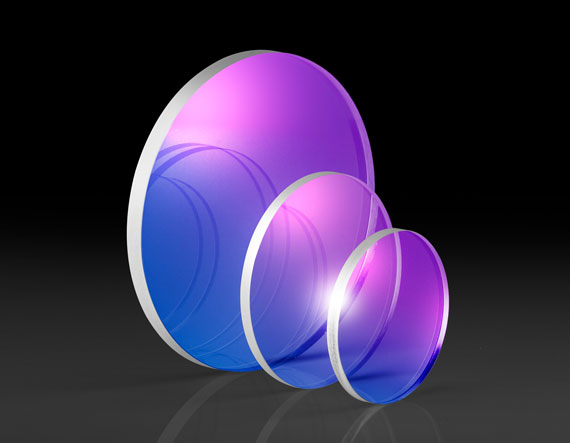

Оптическое окно 14-812 компании Edmund Optics сделано из фторид кальция (CaF2), диаметром 5 мм, толщина — 2 мм. Окно не меняет направление света, а просто пропускает его через себя, отделяя, например, внутреннюю часть прибора от внешней среды.
На поверхности нанесено покрытие, снижающее отражение света от поверхности в широком диапазоне, рассчитанное на видимый и ближний ИК свет 400–1000 нм, что уменьшает потери света на отражение и снижает лишние блики.
Такие окна устанавливают там, где нужно отделить один объём от другого (например, защитить внутренность прибора от пыли и влаги или разделить два разных давления в системе), не мешая при этом свету свободно проходить дальше по оптическому тракту.
Фторид кальция сохраняет хорошую прозрачность в широком диапазоне — от ультрафиолета через видимый свет до среднего инфракрасного излучения, что заметно шире, чем у обычного оптического стекла, ограниченного в основном видимым светом. Крайне малый диаметр (5 мм) делает это окно подходящим для узкоспециализированных миниатюрных узлов — например, для входного или выходного окна небольшого датчика или для защиты чувствительного элемента компактного прибора, где более крупное окно попросту не поместилось бы.
Характеристики
- Артикул: 14-812; производитель: Edmund Optics
- Тип: плоское окно
- Диаметр: 5 мм
- Толщина: 2 мм
- Материал: фторид кальция (CaF2)
- Просветляющее покрытие: видимый и ближний ИК свет 400–1000 нм
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
Описание семейства продуктов
- Фторид кальция с низкой абсорбцией и высоким коэффициентом пропускания УФ-излучения
- Идеально подходит для применений в диапазоне от 200 нм до 7 мкм
- Низкий показатель преломления
Фторид кальция часто используется в спектроскопических окнах и линзах из-за его высокого пропускания от 200 нм до 7 мкм. Его низкое поглощение и высокий порог повреждения делают его популярным выбором для эксимерной лазерной оптики. Низкий показатель преломления фторида кальция позволяет использовать его без антибликового покрытия. Твердость по Кнупу фтористого кальция составляет 158,3. Окна TECHSPEC® из фторида кальция (CaF2), изготовленные из вакуумного фторида кальция класса УФ, обычно используются в тепловизионных системах с криогенным охлаждением.
