Держатель круглой оптики, диаметр: 5 мм, крепление: S-Mount, для оптики толщиной: 6.5 мм

Описание

Держатель круглой оптики Edmund Optics, артикул 63-948, рассчитанный на диаметр 5 мм и крепление S-Mount, предназначен для фиксации небольших оптических элементов толщиной до 6.5 мм в составе компактных оптических и оптоэлектронных систем. Это специализированный механический компонент, позволяющий надёжно разместить миниатюрные линзы, фильтры или окна в корпусах камер, сенсоров и других приборов, использующих резьбу S-Mount в качестве стандартного интерфейса. Держатель обеспечивает точное позиционирование оптики относительно оптической оси и стабильность её положения во времени.

Совместимость с оптикой диаметром 5 мм делает этот держатель особенно востребованным в миниатюрных системах, где размеры компонентов строго ограничены. Конструкция учитывает требования к аккуратной фиксации тонких и небольших элементов: прижимные узлы распределяют нагрузку по ободу, снижая риск повреждения кромок и появления напряжений в материале. Толщина устанавливаемой оптики до 6.5 мм позволяет использовать как простые плоские элементы, так и более сложные линзы или комбинированные стекла.

Интерфейс S-Mount обеспечивает удобное и стандартное соединение с широким спектром промышленных камер, объективов, адаптеров и модулей машинного зрения. Держатель, выполненный под данный тип крепления, легко интегрируется в существующие системы без необходимости разработки индивидуальных корпусов или переходников. Это особенно важно при построении серийных устройств и модульных платформ, где унификация интерфейсов снижает стоимость и упрощает обслуживание.

Характеристики

Основные параметры держателя — диаметр устанавливаемой оптики 5 мм и максимально допустимая толщина до 6.5 мм. Такая конфигурация ориентирована на работу с миниатюрными линзами, фильтрами и защитными окнами, часто используемыми в компактных камерах, датчиках и измерительных головках. Механическая конструкция обеспечивает надёжное центрирование элемента в посадочном гнезде, что критично для сохранения соосности оптики и электронных компонентов, таких как матрицы или фотодиоды.

Крепление S-Mount представляет собой распространённый резьбовой стандарт, применяемый в системах машинного зрения и оптоэлектронике. Держатель с таким интерфейсом легко ввинчивается или фиксируется в соответствующих гнёздах, обеспечивая повторяемую геометрию установки и быструю замену оптических модулей. Используемые материалы и качество обработки резьбы и посадочных поверхностей рассчитаны на многократные циклы сборки и разборки без потери точности и надёжности соединения.

Конструкция держателя учитывает необходимость защиты оптики от внешних воздействий и механических нагрузок. Контактные поверхности выполнены с высокой чистотой, без острых кромок, что снижает вероятность повреждения оптических компонентов при монтаже. Компактные габариты и точная геометрия позволяют использовать держатель в плотных сборках, где вокруг оптики размещены другие элементы схемы, такие как платы, кабели или дополнительные механические модули.

Отрасли применения

Держатели круглой оптики под S-Mount широко применяются в системах машинного зрения и промышленных камерах, где требуется стабильное и точное крепление миниатюрных оптических компонентов. Они используются для установки объективов, дополнительных линз, фильтров или защитных окон в корпусах камер, расположенных на производственных линиях, роботизированных комплексах и инспекционных станциях. Надёжная фиксация оптики и сохранение соосности с сенсором напрямую влияют на качество изображения и точность анализа.

В измерительных и сенсорных системах такие держатели применяются для монтажа оптических элементов перед фотоприёмными устройствами, датчиками расстояния, сенсорами освещённости и другими оптоэлектронными компонентами. Компактный формат и стандартный интерфейс S-Mount позволяют интегрировать их в приборы с ограниченным внутренним пространством, сохраняя при этом возможность быстрой замены или модернизации оптики. Это особенно важно для модульных сенсорных платформ и лабораторных установок.

В области научных исследований и прототипирования держатели под диаметр 5 мм используются при разработке и тестировании новых оптических схем, миниатюрных объективов и специализированных фильтров. Они позволяют быстро собирать экспериментальные конфигурации на базе стандартного интерфейса, сочетая оптические и электронные компоненты различных производителей. Унификация по типу крепления упрощает обмен и перестройку модулей между разными проектами, а также способствует сокращению сроков разработки и тестирования новых устройств.

Описание продукции:

- Крепления для простых объективов, ахроматов, фильтров или сеток;

- Разработан для интеграции с любыми компонентами C, S или T-Mount;

- Оптика удерживается на месте с помощью прилагаемого стопорного кольца.

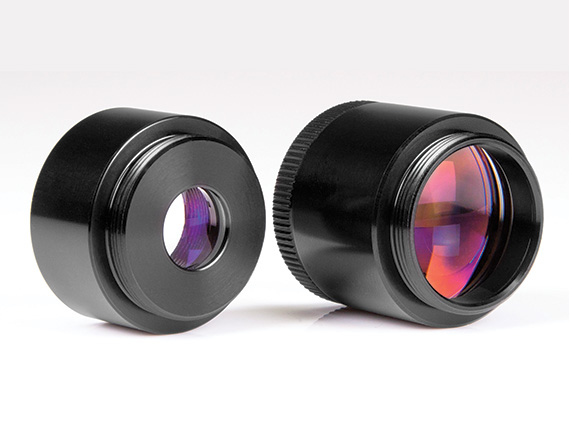

Круглые оптические крепления TECHSPEC® C, S и T предназначены для установки различных круглых оптических компонентов в системы, совместимые с креплениями C, S или T. Входящее в комплект стопорное кольцо с резьбой, предназначенное для стандартного прямого плоского гаечного ключа, надежно удерживает оптический компонент на месте. Круглые оптические крепления TECHSPEC C, S и T имеют резьбу для крепления 1 дюйм x 32TPI, M12 x 0.5 или M42 x 0.75 с внешним диаметром 30 мм, 16 мм и 48 мм соответственно. Эти круглые оптические крепления совместимы с широким спектром оптомеханических компонентов с резьбой C, S или T и идеально подходят для создания различных оптических систем.
