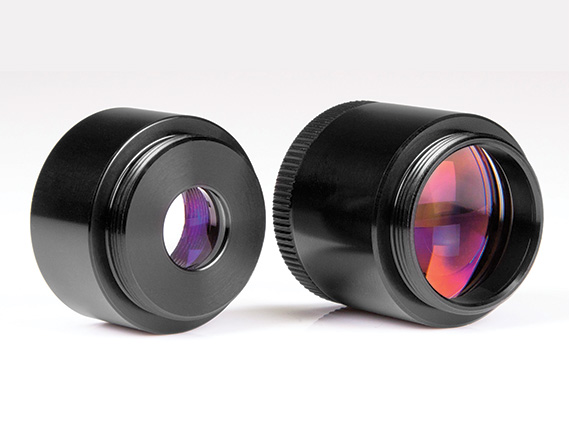

Держатель круглой оптики, диаметр: 5 мм, крепление: C-Mount, для оптики толщиной: 3 мм

Описание

Держатель круглой оптики Edmund Optics (артикул 54-612) — это специализированный оптический или опто-механический компонент для работы в диапазоне: механическая оптика. Ключевые параметры: диаметр 5 мм. Короткофокусная линза с затемнением краёв работает в измерительных схемах высокой точности.

C-Mount резьба позволяет устанавливать держатель прямо в объектив или камеру. Внутренний диаметр 5 мм и посадочное гнездо под толщину 3 мм фиксируют фильтр, линзу или защитное стекло без клея. Механическая повторяемость центрирования важна для сохранения оптической оси. Данное исполнение (C-Mount, для оптики толщиной 3 мм) подбирается под спектр источника и требуемое качество волнового фронта. Изделие интегрируют в сборку как отдельный функциональный узел.

Характеристики

Резьба 1"-32 (C-Mount) стандартна для промышленной оптики. Установочная глубина и плоскость торца держателя контролируются для исключения виньетирования. Указанные значения — диаметр 5 мм — определяют выбор держателя, расчёт апертуры, положение фокуса и допуски юстировки при монтаже.

При установке важно обеспечить чистоту рабочих поверхностей, избегать механических напряжений в оправе и соблюдать проектное направление распространения излучения. В лазерных системах дополнительно контролируют плотность мощности на элементе, угол падения и поляризацию. Это сохраняет расчётные параметры и продлевает срок службы покрытий.

Отрасли применения

Основные сферы использования: интеграция микрооптики в камеры, монтаж фильтров и линз в объективы. Компонент востребован в исследовательской фотонике, промышленном приборостроении, лазерных технологиях, телекоммуникациях и системах контроля качества.

Позволяет быстро менять фильтры, диффузоры или защитные стекла в объективах C-Mount без пересборки оптики. Точное посадочное диаметральное соединение исключает виньетирование и смещение оптической оси. Грамотный подбор сопутствующей оптики и механики позволяет реализовать заявленные параметры в полной мере.

Описание семейства продуктов

• Крепления для простых объективов, ахроматов, фильтров или прицельных сеток.
• Предназначен для интеграции с любыми компонентами C, S или T-Mount
• Оптика удерживается на месте стопорным кольцом, входящим в комплект

Круглые оптические крепления TECHSPEC® C, S и T предназначены для установки различных круглых оптических компонентов в системы, совместимые с креплениями C, S или T. Входящее в комплект стопорное кольцо с резьбой, предназначенное для стандартного прямого плоского гаечного ключа, надежно удерживает оптический компонент на месте. Круглые оптические крепления TECHSPEC C, S и T имеют резьбу для крепления 1 дюйм x 32TPI, M12 x 0,5 или M42 x 0,75 с внешним диаметром 30 мм, 16 мм и 48 мм соответственно. Эти круглые оптические крепления совместимы с широким спектром оптомеханических компонентов Edmund Optics с резьбой C, S или T и идеально подходят для создания различных оптических систем.

Примечание. #56-353, #56-354, #52-933 и #52-292 состоят из трех частей.
