Поставщик
|
Edmund Optics |
|
Артикул
|
54-098 |
|
Покрытие
|
Protected Aluminum (400-700nm) |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Примечание
|
Coating on Elliptical Surface |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Типичный предел плотности энергии
|
0.3 J/cm2 @ 532nm & 1064nm, 10ns |
|
Тип
|
Rod Lens |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Допуск по длине (мм)
|
±0.1 |
|
Диаметр (мм)
|
5.00 +0.00/-0.05 |
|
Тип покрытия
|
Metal |
|
Спецификация покрытия
|
Ravg >85% @ 400 - 700nm |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±10 |
|
Покрытие
|
Protected Aluminum (400-700nm) |
|
Длина (мм)
|
10.00 |
Описание

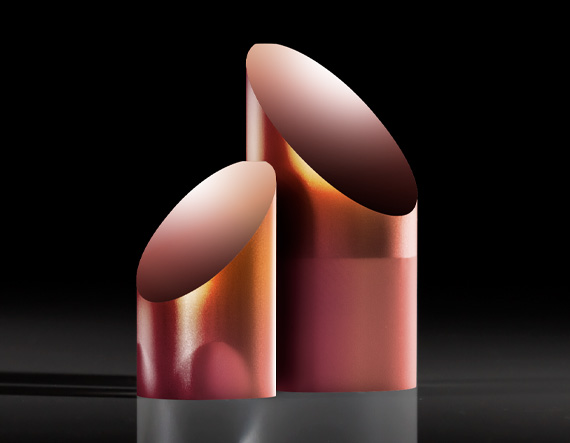

Стержневое зеркало с углом скоса 45°, диаметр 5 мм и длина 10 мм, с покрытием для диапазона 400–700 нм — это миниатюрный элемент для отклонения оптического пучка на 90° в компактных инструментах с каналом диаметром 5 мм. Такой размер характерен для тонких промышленных бороскопов и оптических зондов, где требуется боковое наблюдение в труднодоступных местах.
Разница между диаметрами 5 мм (54-098) и 6 мм (49-399) определяет совместимость зеркала с конкретным оптическим каналом: стержневое зеркало должно точно подходить по диаметру к рабочему каналу инструмента. Даже миллиметровая разница критична, поэтому Edmund Optics предлагает несколько смежных типоразмеров для охвата реальной номенклатуры диаметров оптических инструментов.
Покрытие для 400–700 нм обеспечивает высокое отражение в видимом диапазоне без потерь на границах спектра. Для эндоскопических применений это означает яркое, без цветовых артефактов изображение при использовании стандартных галогенных или светодиодных источников. Зеркало изготовлено из оптического стекла с полированными гранями для минимизации рассеяния на торцах.
Стержневое зеркало 54-098 применяется в бороскопах и жёстких эндоскопах с рабочим каналом 5 мм, в оптических зондах для контроля сварных швов и внутренних полостей, в компактных лазерных системах с отклонением пучка на 90° и в учебных демонстрационных установках по прикладной оптике.
Характеристики
- Бренд: Edmund Optics
- Артикул: 54-098
- Стержневое зеркало с углом скоса 45°
- диаметр: 5 мм
- длина: 10 мм
- покрытие для 400-700 нм
Отрасли применения
- Отклонение лазерного пучка в эндоскопических и бороскопических системах
- Миниатюрные оптические тракты для машинного зрения
- Внутриканальные осветительные системы
- Боковое наблюдение в медицинских и промышленных эндоскопах
- Компактные оптоволоконные системы доставки излучения
