Поставщик
|
Edmund Optics |
|
Артикул
|
48-407 |
|
Диаметр
|
5 мм |
|
Покрытие
|
Enhanced Aluminum (250-700nm) |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
250 - 700 |
|
Диапазон длин волн (мкм)
|
0.25 - 0.7 |
|
Типичный предел плотности энергии
|
0.5 J/cm2 @ 355nm, 10ns |
|
Тип
|
Flat Mirror |
|
Допуск по толщине (мм)
|
±0.25 |
|
Толщина (мм)
|
2.00 |
|
Края
|
Ground, 0.75 mm Maximum Full Width Bevel |
|
Чистая апертура (%)
|
85.00 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Enhanced Aluminum (250-700nm) |
|
Спецификация покрытия
|
Ravg >89% @ 250 - 450nmRavg >85% @ 250 - 700nm |
|
Диаметр (мм)
|
5.00 |
|
Допуск на размер (мм)
|
±0.25 |
|
Качество поверхности
|
60-40 |
|
Задняя поверхность
|
Commercial Polish |
|
Подложка
|
BOROFLOAT® |
|
Плоскостность поверхности
|
λ/4 |
Описание
Плоское зеркало диаметром 5 мм предназначено для отражения излучения в диапазоне 250–700 нм. Покрытие на первой поверхности уменьшает паразитные отражения и двоение изображения, возникающие при размещении отражающего слоя за прозрачной подложкой. Плоскостность λ/4 подходит для компактных лазерных и визуализирующих систем, где требуется контролируемое перенаправление пучка.
Широкий спектральный диапазон охватывает ближний ультрафиолет и видимую область. Малый диаметр удобен для микрооптических модулей, лазерных головок, компактных спектрометров и сенсорных систем. При косом падении отражение зависит от поляризации и угла, поэтому ориентацию выбирают с учётом задачи.
Монтаж требует точной миниатюрной оправы и аккуратного обращения с рабочей поверхностью. Нельзя касаться покрытия и создавать точечную нагрузку. УФ- и видимое излучение предъявляют разные требования к чистоте и безопасности. Перед применением проверяют допустимую плотность мощности и соответствие фактической длины волны покрытию.
Характеристики
- Тип: плоское зеркало первой поверхности.
- Диаметр: 5 мм.
- Покрытие: для диапазона 250–700 нм.
- Плоскостность: λ/4.
- Оптическая функция: отражение и перенаправление света.
- Спектральная область: ближний УФ и видимый диапазон.
- Назначение: компактные отражательные системы.
- Особенности: миниатюрный формат и широкополосное покрытие.
Отрасли применения
- УФ-лазерные системы.
- Микрооптика.
- Спектроскопия.
- Оптические датчики.
- Интерферометрия.
- Миниатюрные визуализирующие модули.

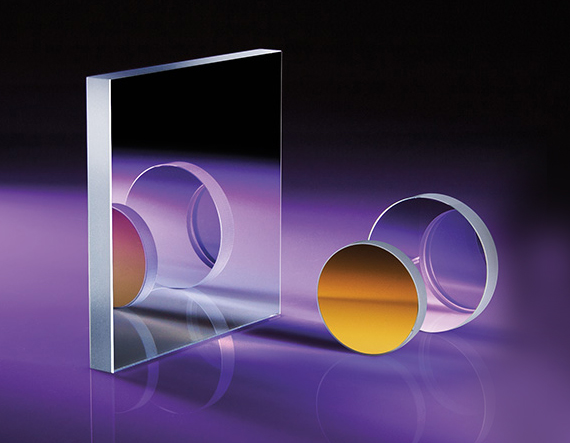

Описание семейства продуктов
- Доступны в широком диапазоне размеров и форм.
- Прецизионные металлические зеркальные покрытия
- Свяжитесь с нами, чтобы узнать о нестандартных размерах
Поверхностные зеркала TECHSPEC® λ/4 First идеально подходят для широкого спектра применений. Для удовлетворения конкретных потребностей применения эти зеркала предлагаются в самых разных формах, размерах и покрытиях. Благодаря нашим прецизионным металлическим покрытиям эти зеркала идеально подходят для широкополосных приложений.
