Поставщик
|
Edmund Optics |
|
Артикул
|
65-850 |
|
Покрытие
|
Uncoated |
|
Покрытие
|
без покрытия |
|
Размер
|
Ø5 мм |
|
Диапазон длин волн (нм)
|
200 - 2200 |
|
Модуль Юнга (ГПа)
|
73 |
|
Твердость по Кнупу (ГПа)
|
522 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
0.52 |
|
Плотность (г / см3)
|
2.2 |
|
Индекс преломления nd
|
1.458 |
|
Коэффициент Пуассона
|
0.16 |
|
Число Аббе (vd)
|
67.7 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
Тип
|
Laser Line Window |
|
Переданный волновой фронт, пик-впадина
|
λ/20 |
|
Допуск по толщине (мм)
|
±0.10 |
|
Качество поверхности
|
10-5 |
|
Подложка
|
Fused Silica, Excimer Grade (Corning 7980 KR) |
|
Параллельность (угл. сек)
|
5 |
|
Порог повреждения, импульсный
|
5 J/cm2 @ 10ns |
|
Толщина (мм)
|
3.00 |
|
Диаметр (мм)
|
5.00 +0.00/-0.10 |
|
Покрытие
|
Uncoated |
|
Чистая апертура (%)
|
90 |
Описание

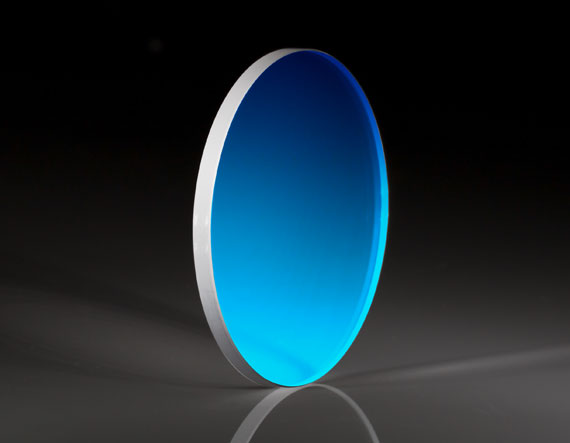

Оптическое окно для мощных лазерных систем диаметром 5 мм отличается повышенным качеством волнового фронта — отклонение при прохождении излучения не превышает λ/20, что является чрезвычайно высоким показателем точности, необходимым для минимизации искажений лазерного пучка при передаче через окно в вакуумную камеру, герметичный корпус или защитный барьер. Отсутствие покрытия на поверхностях означает использование материала в исходном виде без дополнительной тонкоплёночной обработки, что часто выбирается намеренно для работы с излучением высокой интенсивности, где любые тонкоплёночные покрытия рискуют стать точкой оптического пробоя. Такое окно обычно изготавливается из материалов с высоким порогом лучевой стойкости, тщательно отполированных для минимизации рассеяния и поглощения энергии. Выбор материала окна для подобных применений производится с особым вниманием к порогу лучевого повреждения и минимальному поглощению на рабочей длине волны, поскольку даже незначительный нагрев материала при высокой интенсивности излучения способен привести к термическим искажениям волнового фронта или разрушению элемента.
Характеристики
- Диаметр: 5 мм
- Точность волнового фронта: λ/20
- Покрытие: отсутствует
- Назначение: применение с мощными лазерными источниками
- Класс: прецизионное оптическое окно
- Тип: плоскопараллельное окно повышенной точности
- Область применения: тракты с высокой плотностью мощности излучения
Отрасли применения
Такие окна используются в мощных лазерных технологических комплексах для резки, сварки и маркировки, в научных лазерных установках высокой энергии, а также в вакуумных камерах и герметичных корпусах, где окно служит границей между разными средами при сохранении высокого качества проходящего излучения. Такие окна дополнительно применяются в исследовательских лазерных центрах при работе с импульсными системами высокой пиковой мощности.
Описание семейства продуктов
- R < 0,25 % для 266 нм, 355 нм, 532 нм или 1064 нм.
- Низкая автофлуоресценция
- Пороги повреждения до 10 Дж/см2 при 10 нс при 1064 нм
Окна TECHSPEC® λ/20 High Power Laser Line имеют высокоэффективное V-образное покрытие с высоким порогом повреждения, обеспечивающее максимальную передачу на расчетной длине волны. Пороги повреждения в диапазоне от 2 до 10 Дж/см2 позволяют легко интегрировать его в большинство лазерных систем Nd:YAG. Покрытие наносится на прецизионную подложку из плавленого кварца эксимерного класса УФ-излучения, обеспечивающую превосходную термическую стабильность, низкое искажение волнового фронта и сверхнизкую автофлуоресценцию. Для получения нестандартных вариантов или клиновидных версий свяжитесь с нашим отделом продаж.
