Широкополосное диэлектрическое зеркало, диаметр: 5 мм, рабочий диапазон длин волн: 750-1100 нм, плоскостность: λ/10

Описание

Данное изделие относится к классу широкополосных диэлектрических зеркал — оптических отражателей, у которых высокий коэффициент отражения достигается не за счет металлического слоя, а благодаря многослойному диэлектрическому покрытию, нанесенному на полированную стеклянную подложку. Принцип действия такого зеркала основан на интерференции света в чередующихся тонких слоях материалов с разным показателем преломления: за счет подбора толщины и количества слоев конструктивная интерференция усиливает отраженную волну в заданном спектральном диапазоне, обеспечивая минимальные потери на поглощение по сравнению с металлическими покрытиями (алюминиевыми или серебряными). Малый диаметр изделия делает его удобным для использования в компактных оптических схемах, юстировочных узлах и лазерных резонаторах, где важна легкость и минимальные габариты держателя. Плоскостность поверхности на уровне λ/10 говорит о высокой точности изготовления подложки: отклонение формы отражающей поверхности от идеальной плоскости не превышает десятой доли длины волны, что минимизирует волновые искажения отраженного пучка и позволяет использовать зеркало в прецизионных интерференционных и лазерных системах без внесения дополнительных аберраций.

Характеристики

• Тип оптического элемента: широкополосное диэлектрическое зеркало
• Диаметр подложки: 5 мм
• Рабочий спектральный диапазон: 750–1100 нм (ближний ИК и часть видимого диапазона)
• Плоскостность поверхности: λ/10
• Тип покрытия: многослойное диэлектрическое, интерференционного типа

Отрасли применения

Широкополосные диэлектрические зеркала такого типоразмера применяются в лазерной технике для построения резонаторов твердотельных и полупроводниковых лазеров, работающих в ближнем инфракрасном диапазоне, а также в системах перенаправления лазерного излучения внутри компактных оптических модулей. Высокая плоскостность поверхности делает элемент пригодным для интерферометрических измерений и построения прецизионных оптических схем в научных лабораториях. В волоконно-оптических и телекоммуникационных системах подобные зеркала используются для формирования и юстировки пучков, а в спектроскопии и метрологии — как элементы, минимизирующие потери энергии сигнала при многократных отражениях в измерительных трактах.

Описание семейства продуктов

• Отражение более 99 % в широком диапазоне длин волн
• Разработан для всех состояний поляризации от 0 до 45 ° AOI.
• Отличная термическая стабильность благодаря основе из плавленого кварца.

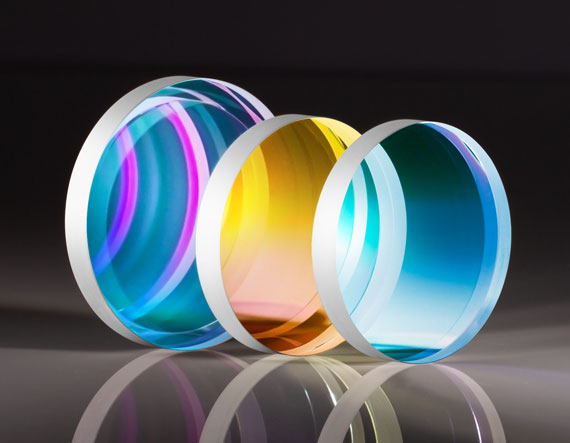

Зеркала TECHSPEC® Broadband Dielectric λ/10 идеально подходят для управления лучом или отражения с использованием нескольких лазерных источников. Эти диэлектрически оптические зеркала имеют коэффициент отражения более 99%, что значительно лучше, чем у зеркал с металлическим покрытием, и повышают производительность системы за счет минимизации потерь энергии. Высокопрочная подложка из плавленого кварца обеспечивает низкий коэффициент теплового расширения и высокую устойчивость к истиранию. Широкополосные диэлектрические зеркала TECHSPEC λ/10 предназначены для применения в диапазоне от УФ до ближнего инфракрасного спектра.
