Поставщик
|
Edmund Optics |
|
Артикул
|
87-366 |
|
Покрытие
|
Dielectric Mirror (400-750nm) |
|
Тип оптических зеркал
|
диэлектрические |
|
Особенности оптических зеркал
|
широкополосные |
|
Диаметр
|
5 мм |
|
Тип зеркала
|
диэлектрические |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Тип
|
Flat Mirror |
|
Толщина (мм)
|
2.00 ±0.20 |
|
Края
|
Ground, 0.5mm max bevel |
|
Порог повреждения, импульсный
|
0.5 J/cm2 @ 532nm, 20ns, 20Hz |
|
Чистая апертура (%)
|
90 |
|
Угол падения (°)
|
0-45 |
|
Тип покрытия
|
Dielectric |
|
Качество поверхности
|
20-10 |
|
Задняя поверхность
|
Commercial Polish |
|
Подложка
|
Fused Silica |
|
Плоскостность поверхности
|
λ/10 |
|
Диаметр (мм)
|
5.00 +0.00/-0.20 |
|
Диапазон длин волн (нм)
|
400 - 750 |
|
Спецификация покрытия
|
Ravg >98% @ 400 - 750nm (0 - 45°)Ravg >99% @ 400 - 750nm (0°) |
|
Покрытие
|
Dielectric Mirror (400-750nm) |
Описание
Широкополосное диэлектрическое зеркало, Ø5 мм, 400–750 нм, плоскостность λ/10. Лазерное или диэлектрическое зеркало перенаправляет излучение с учетом заданной длины волны и угла падения. Отражающее покрытие формирует нужное спектральное поведение, а контроль плоскостности помогает сохранить форму волнового фронта. Размер зеркала выбирают по диаметру пучка и конструкции держателя.
При подборе для оптической системы сопоставляют рабочий спектр, апертуру, фокусное расстояние или угол падения с характеристиками всего тракта. Монтаж выполняют без перекоса и избыточного усилия, а оптические поверхности предохраняют от пыли, отпечатков и царапин. После установки проверяют центрирование пучка, ориентацию изделия и отсутствие нежелательных отражений.
Расчетная работа достигается при соблюдении параметров источника и сопрягаемых компонентов. В лазерных схемах контролируют плотность мощности, безопасность излучения и стабильность механической фиксации.
Характеристики
- Артикул: 87-366
- Производитель: Edmund Optics
- Наименование: Широкополосное диэлектрическое зеркало, Ø5 мм, 400–750 нм, плоскостность λ/10
- Монтаж: совместимая оптическая механика
- Эксплуатация: чистые поверхности, точная юстировка, защита от повреждений
Отрасли применения
Изделие используют в лазерных системах, спектроскопии, ИК-оптике, интерферометрии, системах доставки излучения и исследовательских приборах. Конкретную конфигурацию выбирают по длине волны, размерам светового поля, требованиям к точности и условиям эксплуатации.
Описание семейства продуктов
- Отражение более 99 % в широком диапазоне длин волн
- Разработан для всех состояний поляризации от 0 до 45 ° AOI.
- Отличная термическая стабильность благодаря основе из плавленого кварца.

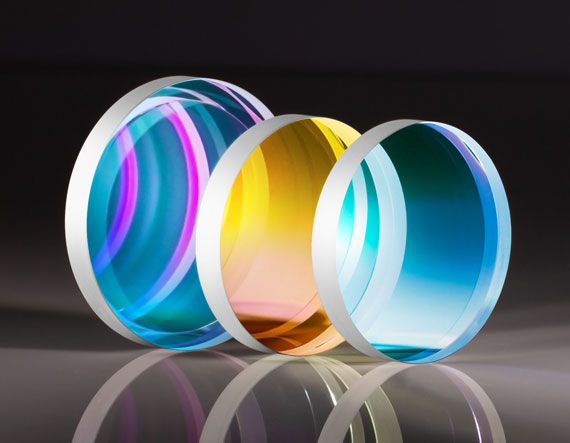

Зеркала TECHSPEC® Broadband Dielectric λ/10 идеально подходят для управления лучом или отражения с использованием нескольких лазерных источников. Эти диэлектрически оптические зеркала имеют коэффициент отражения более 99%, что значительно лучше, чем у зеркал с металлическим покрытием, и повышают производительность системы за счет минимизации потерь энергии. Высокопрочная подложка из плавленого кварца обеспечивает низкий коэффициент теплового расширения и высокую устойчивость к истиранию. Широкополосные диэлектрические зеркала TECHSPEC λ/10 предназначены для применения в диапазоне от УФ до ближнего инфракрасного спектра.
