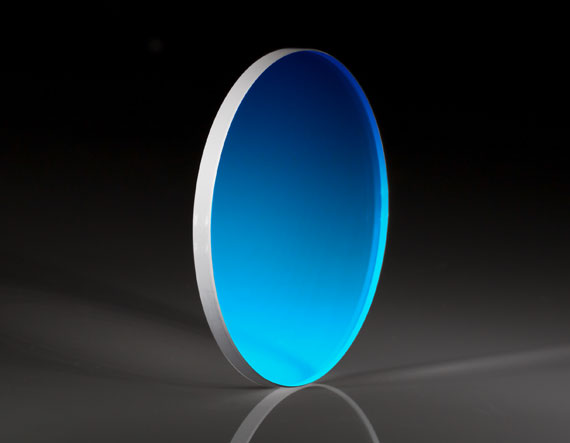

Оптическое окно для мощных лазеров, передача волнового фронта: λ/20, покрытие для 355 нм, диаметр: 5 мм

Описание

Оптическое окно артикула 65-852 от Edmund Optics – это миниатюрное защитное окно диаметром 5 мм, спроектированное для использования с мощными ультрафиолетовыми лазерами на длине волны 355 нм. Оно изготовлено из плавленого кварца высшего сорта, обеспечивающего передачу волнового фронта с искажением не более λ/20 (при 632,8 нм), что является исключительно высоким показателем и гарантирует отсутствие аберраций даже в фокусированных пучках. Обе поверхности окна имеют диэлектрическое просветляющее покрытие, оптимизированное для 355 нм, которое снижает потери до уровня менее 0,5% и значительно повышает порог лучевого повреждения, подавляя отражения. Окно служит защитным барьером для чувствительных элементов, герметизирующим компонентом или вакуумным окном в установках лазерной микрообработки. Малый диаметр 5 мм позволяет монтировать его в миниатюрные юстировочные головки, волоконные коллиматоры или непосредственно в корпус лазера. Толщина около 1,5 мм минимально сдвигает фокус. Благодаря высочайшему качеству кварца и обработки, окно выдерживает плотности мощности, характерные для УФ-лазеров с модуляцией добротности. Изделие поставляется в чистой безворсовой упаковке.

Характеристики

Артикул производителя: 65-852 (Edmund Optics). Тип: оптическое окно. Материал: UV Fused Silica. Диаметр: 5,0 мм (+0,0/-0,05 мм). Толщина: 1,5 мм (±0,05 мм). Передача волнового фронта: λ/20 (PV) на 632,8 нм. Рабочая длина волны: 355 нм. Покрытие: AR-355 нм (R < 0,2% на поверхность). Пропускание: >99,5%. Лучевая стойкость: >10 Дж/см² (10 нс, 355 нм). Качество поверхности: 10-5 scratch-dig. Параллельность: < 5 угл. секунд. Рабочая температура: до +150°C.

Отрасли применения

Окно 65-852 применяется в УФ-лазерных системах для защиты дорогостоящих асферических объективов от загрязнений. В микроскопии сверхвысокого разрешения оно служит защитным стеклом для иммерсионных объективов. В вакуумных напылительных установках используется как смотровой порт для контроля процесса. Также востребовано в системах фотолитографии для разделения газовых сред.

Описание семейства продуктов

• R < 0,25 % для 266 нм, 355 нм, 532 нм или 1064 нм.
• Низкая автофлуоресценция
• Пороги повреждения до 10 Дж/см² при 10 нс при 1064 нм

Окна TECHSPEC® λ/20 High Power Laser Line имеют высокоэффективное V-образное покрытие с высоким порогом повреждения, обеспечивающее максимальную передачу на расчетной длине волны. Пороги повреждения в диапазоне от 2 до 10 Дж/см² позволяют легко интегрировать его в большинство лазерных систем Nd:YAG. Покрытие наносится на прецизионную подложку из плавленого кварца эксимерного класса УФ-излучения, обеспечивающую превосходную термическую стабильность, низкое искажение волнового фронта и сверхнизкую автофлуоресценцию. Для получения нестандартных вариантов или клиновидных версий свяжитесь с нашим отделом продаж.
