Поставщик
|
Edmund Optics |
|
Артикул
|
37-670 |
|
Покрытие
|
Laser V-Coat (355nm) |
|
Размер
|
Ø55 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Число Аббе (vd)
|
67.7 |
|
Коэффициент Пуассона
|
0.16 |
|
Индекс преломления nd
|
1.458 |
|
Плотность (г / см3)
|
2.2 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
0.52 |
|
Твердость по Кнупу (ГПа)
|
522 |
|
Модуль Юнга (ГПа)
|
73 |
|
Тип
|
Защитное окно |
|
Переданный волновой фронт, пик-впадина
|
λ/2 (70% of Dia.) |
|
Качество поверхности
|
40-20 |
|
Подложка
|
Fused Quartz |
|
Параллельность (угл. мин)
|
45 |
|
Расчетная длина волны DWL (нм)
|
355 |
|
Порог повреждения, импульсный
|
7.5 J/cm2 @ 355nm, 20ns, 20Hz |
|
Толщина (мм)
|
1.50 |
|
Диаметр (мм)
|
55.00 |
|
Спецификация покрытия
|
Rabs <0.25% @ 355nm |
|
Покрытие
|
Laser V-Coat (355nm) |
|
Чистая апертура (%)
|
85 |
|
Скос
|
Break Edges |
Описание

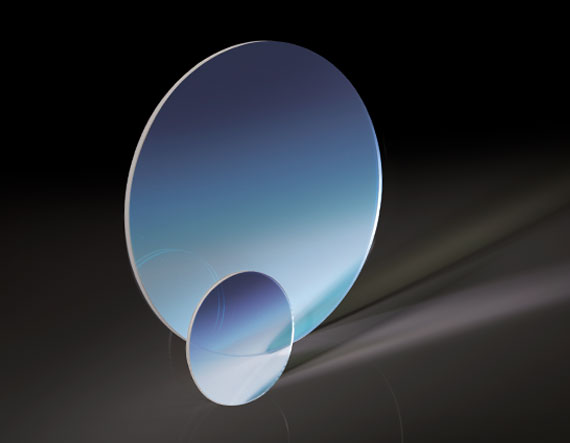

Защитный экран от инородных частиц 37-670 компании Edmund Optics представляет собой тонкое сменное стекло диаметром 55 мм, рассчитанное на работу с лазерным излучением на длине волны 355 нм.
При лазерной обработке материалов (резке, гравировке, сварке) от поверхности обрабатываемой детали могут разлетаться мельчайшие частицы расплавленного или испарённого материала — брызги, копоть, пыль. Если такие частицы попадут прямо на дорогую фокусирующую линзу лазерной головки, они могут прожечь или необратимо повредить её дорогое покрытие.
Защитный экран устанавливают перед основной линзой как расходный барьер: он принимает на себя загрязнения и повреждения от разлетающихся частиц, и при помутнении или повреждении его просто заменяют на новый — это намного дешевле, чем менять саму фокусирующую линзу.
Такой экран не предназначен для точной фокусировки света — его главная задача чисто защитная, поэтому требования к качеству его собственной оптической поверхности ниже, чем у основной линзы, а сам он делается максимально простым и недорогим для частой замены.
Экраны этого типа — стандартный расходный материал для промышленных лазерных установок резки и гравировки, работающих на ультрафиолетовой длине волны 355 нм.
Характеристики
- Артикул: 37-670; производитель: Edmund Optics
- Тип: защитный экран (расходное окно) для лазерной головки
- Диаметр: 55 мм
- Рабочая длина волны: 355 нм
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Защитный экран для оптических систем
- Размеры от 50 мм до 134 мм.
- Доступны варианты без покрытия и с покрытием Laser Line
Защитные экраны от лазерного мусора, также называемые покровными стеклами для лазеров или защитными стеклами для лазеров, предназначены для использования в приложениях лазерной обработки и могут значительно увеличить срок службы более сложных оптических сборок в системе. Эти экраны изготовлены из прочного плавленого кварца для оптимального сочетания передачи и защиты от суровых производственных условий. Лазерные экраны от мусора доступны либо без покрытия, с различными антиотражающими покрытиями для лазеров Nd:YAG, которые обеспечивают отражательную способность менее 0,25% на поверхность, либо с покрытием NIR I Broadand с отражательной способностью менее 0,5% на поверхность.
