Дихроичный фильтр для лазерных пучков, пороговая длина волны: 552 нм, диаметр: 50 мм

Описание

Дихроичный фильтр для лазерных пучков диаметром 50 мм с пороговой длиной волны 552 нм — это лазерный лучекомбинирующий (beam combiner) фильтр, предназначенный для эффективного комбинирования или разделения нескольких лазерных лучей при угле падения 45°. Фильтр относится к серии TECHSPEC Dichroic Laser Beam Combiners и представляет собой пластину из плавленого кварца с твёрдым многослойным покрытием, которое обеспечивает высокую отражательную способность ниже пороговой длины волны и высокую передачу выше неё. В данном случае граница разделения настроена на 552 нм, что позволяет работать с популярными лазерными линиями в зелёной области и красными/ИК‑линиями выше порога.

Фильтр оптимизирован для высоких спектральных характеристик: отражение >98% для заданных отражаемых линий и передача >95% для соответствующих передаваемых лазерных линий, что обеспечивает очень низкие потери при комбинировании или разделении пучков. Диаметр 50 мм даёт большую апертуру, подходящую для работы с широкими лазерными лучами и системами с крупным полем зрения. Фильтр монтирован в чёрное анодированное кольцо, что облегчает установку и снижает засветку от рассеянного света.

Характеристики

Фильтр 86‑400 имеет диаметр 50 мм (допуск +0/‑0,1 мм), свободную апертуру около 42–45 мм, выполнен из плавленого кварца Corning 7980 и имеет твёрдое (hard coated) дихроичное покрытие. Рабочий угол падения — 45°, пороговая длина волны (cut‑on) — 552 нм. Отражаемые лазерные линии включают 514,5, 532 и 543,5 нм с отражением >98% в диапазоне 514,5–543,5 нм, а передаваемые линии — 561,4, 568,2, 594,1, 632,8, 635, 647,1, 671, 676,4 и 785 нм с передачей >95% в диапазоне 561,4–790 нм.

Фильтр работает в спектральном диапазоне 515–790 нм, имеет поверхностное качество 60‑40 и передаваемую волновую фронтальную ошибку менее 1λ RMS. Покрытие поляризационно нечувствительно, что позволяет использовать фильтр для различных поляризационных состояний без существенных различий в отражении и передаче. Типичный порог лазерного повреждения — порядка 1 Дж/см² при 532 нм, 10 нс, что удовлетворяет требованиям многих низко‑ и среднемощных лазерных приложений.

Отрасли применения

Дихроичные фильтры для лазерных пучков используются в системах, где необходимо комбинировать несколько лазерных линий в один оптический тракт или разделять их на разные каналы. Они применяются в лазерной микроскопии, флуоресцентных системах, установках для обработки материалов и системах технического зрения, где разные длины волн выполняют разные функции (подсветка, возбуждение, измерение).

В научных исследованиях такие фильтры используются в спектроскопических и фотометрических системах, в экспериментах с многолучевыми лазерными трактами и в комплексных оптических схемах, где важно минимизировать потери и перекрёстные влияния между каналами. В промышленности дихроичные лазерные фильтры применяются в диагностике, маркировке, системах контроля качества и в оборудовании, где несколько лазерных источников работают совместно.

Описание продукции:

- Нечувствительны к поляризации;

- Твердое напыленное покрытие;

- Модели разных размеров.

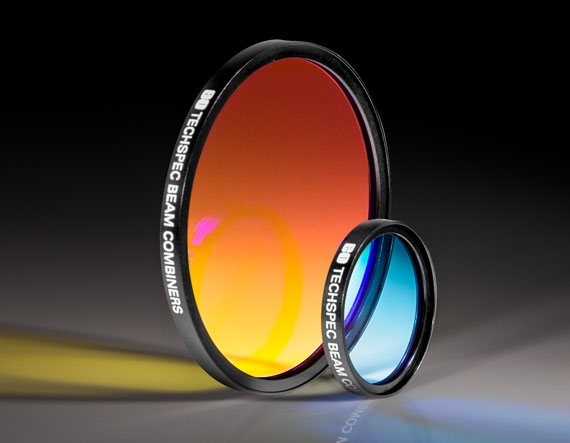

Дихроичные фильтры для лазерных пучков TECHSPEC® предназначены для эффективного комбинирования или разделения нескольких лазерных лучей под углом 45°. Дихроичные фильтры TECHSPEC имеют отражение более 98% и пропускание более 95% на популярных лазерных линиях, что обеспечивает исключительно низкие потери. Созданные из подложек с низкой автофлуоресценцией и твердым напылением покрытий, дихроичные фильтры TECHSPEC идеально подходят для многолазерной флуоресцентной визуализации и измерений, включая лазерную микроскопию и проточную цитометрию.
