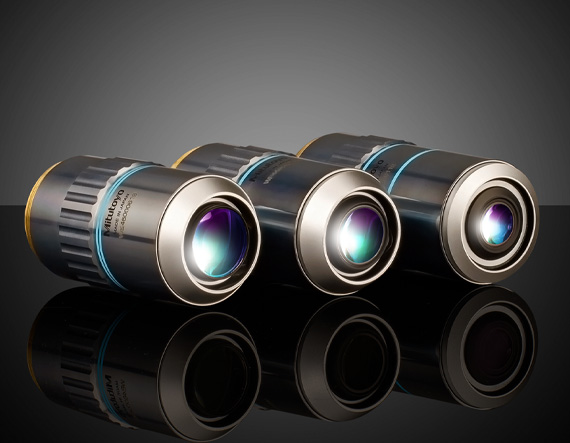

Объектив Mitutoyo для светопольной/темнопольной микроскопии, 50X, Plan HR

Описание

Объектив Mitutoyo с увеличением 50 (артикул 18-411) — прецизионный микрообъектив японской компании Mitutoyo, широко применяемый в измерительной и исследовательской микроскопии. Приставка «Plan» в обозначении указывает на плоское поле изображения (планапохроматическую или планахроматическую коррекцию) — то есть резкость сохраняется равномерно по всему полю зрения, а не только в центре кадра, как это бывает у более простых объективов.

Коррекция на бесконечность означает, что объектив формирует параллельный (не сходящийся) пучок лучей на выходе, а не изображение сразу в фокальной плоскости, — такая схема позволяет свободно вставлять в оптический тракт между объективом и камерой (или окуляром) дополнительные элементы, например светоделители или фильтры, без потери качества итогового изображения.

Обозначение «для светопольной/тёмнопольной микроскопии» говорит о том, что объектив рассчитан на два классических метода освещения образца в микроскопии: светлопольный (когда образец освещается проходящим или отражённым светом равномерно) и тёмнопольный (когда прямой свет в объектив не попадает, а видно только рассеянное образцом излучение, что подчёркивает мелкие царапины, частицы и неоднородности поверхности).

Микрообъективы Mitutoyo широко применяются в промышленной измерительной микроскопии, контроле качества полупроводниковых пластин и прецизионных деталей, а также в научных лабораториях — там, где важны и высокое увеличение, и высокая точность геометрических измерений по полученному изображению.

Характеристики

• Артикул: 18-411; производитель: Edmund Optics
• Тип: микрообъектив Mitutoyo
• Увеличение: 50

Отрасли применения

• Машинное зрение и промышленный контроль качества
• Микроскопия и лабораторная оптика
• Оптическое приборостроение и OEM-интеграция
• Научные и учебные лаборатории
• Сборка и юстировка оптических стендов
• Оптическое приборостроение и OEM-интеграция

Описание семейства продуктов

• Идеально подходит для микроскопии светлого и темного поля
• Большие рабочие расстояния и высокие числовые апертуры
• Конструкция Plan Apochromat

Объективы Mitutoyo Brightfield/Darkfield Infinity Corrected Objectives предлагают большие рабочие расстояния с высокими числовыми апертурами. Высококачественная конструкция Plan Apochromat позволяет этим объективам поддерживать высокие числовые апертуры и контрастность, одновременно корректируя хроматическую аберрацию в видимом диапазоне длин волн. Эти объективы доступны в трех версиях (стандартный Plan APO, Plan APO SL для расширенных рабочих расстояний и PLAN APO HR для получения изображений с более высоким разрешением) и оснащены резьбой крепления M40 x 36TPI. Объективы Mitutoyo Brightfield/Darkfield Infinity Corrected оптимизированы как для светлопольного, так и для темнопольного освещения для таких областей применения, как осмотр поверхности и расширенная микроскопия в области биологических наук.

Примечание: Если для создания индивидуальной настройки используются совместимые тубусные линзы MT-1 (#54-774) или MT-2 (#56-863), для использования темнопольного освещения потребуется дополнительная диафрагма темного поля.
