Поставщик
|
Edmund Optics |
|
Артикул
|
65-925 |
|
Форма
|
пластины |
|
Оправа
|
без оправы |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Тип
|
Standard Beamsplitter |
|
Допуск по толщине (мм)
|
±0.38 |
|
Толщина (мм)
|
3.00 |
|
Качество поверхности
|
60-40 |
|
Конструкция
|
Plate |
|
Спецификация покрытия
|
Surface 1: Rabs = 50 ±5% @ 350nm, Ravg = 50 ±10% over 250 - 450nm Tabs =50 ±5% @ 350nm, Tavg = 50 ±10% over 250 - 450nm Surface 2: BBAR (Ravg |
|
Чистая апертура (%)
|
>85 |
|
Параллельность (угл. мин)
|
<5 |
|
Диапазон длин волн (нм)
|
250 - 450 |
|
Коэффициент отражения / передачи (R / T)
|
50/50 |
|
Подложка
|
UV Grade Fused Silica |
|
Плоскостность поверхности
|
1&lambda |
|
Допуск на размер (мм)
|
+0.0/-0.2 |
|
Диаметр (мм)
|
30.00 |
Описание

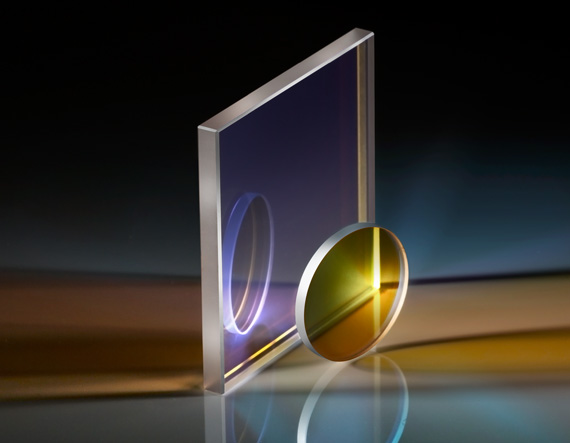

Светоделительная пластинка диаметром 30 мм с покрытием для видимого диапазона и коэффициентом R/T 50/50 предназначена для симметричного разделения пучка в стандартных круглых апертурах среднего размера. Диэлектрическое светоделительное покрытие обеспечивает примерно равную мощность в отражённом и прошедшем каналах при рабочем угле, обычно около 45°, и может применяться в широком классе лабораторных и прикладных задач.
Диаметр 30 мм представляет собой компромисс между компактностью и доступной апертурой, что удобно для большинства оптических сборок и держателей. Плоскопараллельная подложка из оптического стекла обеспечивает минимальное влияние на фронт волны и высокую стабильность оптических параметров при длительной эксплуатации. Компонент подходит для прототипирования, учебных стендов и серийных приборов для работы в видимом диапазоне.
Характеристики
- Спектральный диапазон: видимый (400–700 нм)
- Диаметр: 30 мм
- Коэффициент R/T: примерно 50/50
- Подложка: оптическое стекло, плоскопараллельное исполнение
Отрасли применения
- Разветвление луча в лабораторных и учебных VIS‑системах
- Построение симметричных оптических трактов в измерительных приборах
