Поставщик
|
Edmund Optics |
|
Артикул
|
48-190 |
|
Форма
|
пластины |
|
Оправа
|
без оправы |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Тип
|
Standard Beamsplitter |
|
Допуск по толщине (мм)
|
±0.38 |
|
Толщина (мм)
|
2.00 |
|
Качество поверхности
|
60-40 |
|
Конструкция
|
Plate |
|
Спецификация покрытия
|
Surface 1: Rabs = 50 ±5% @ 350nm, Ravg = 50 ±10% over 250 - 450nm Tabs =50 ±5% @ 350nm, Tavg = 50 ±10% over 250 - 450nm Surface 2: BBAR (Ravg |
|
Чистая апертура (%)
|
>85 |
|
Параллельность (угл. мин)
|
<5 |
|
Диапазон длин волн (нм)
|
250 - 450 |
|
Коэффициент отражения / передачи (R / T)
|
50/50 |
|
Подложка
|
UV Grade Fused Silica |
|
Плоскостность поверхности
|
1&lambda |
|
Допуск на размер (мм)
|
+0.0/-0.2 |
|
Диаметр (мм)
|
25.00 |
Описание
Светоделительная пластинка Edmund Optics 48-190 диаметром 25 мм предназначена для приблизительно равного разделения входного светового пучка между отраженным и прошедшим каналами. Номинальное соотношение 50/50 удобно для интерферометрии, создания двух измерительных ветвей, сравнения сигналов и одновременной подачи света на два приемника. Круглый однодюймовый формат совместим с распространенными лабораторными оправами.
Пластинчатый светоделитель компактен и не требует массивного кубического корпуса. Прошедший пучок испытывает некоторое боковое смещение, величина которого зависит от толщины пластины, показателя преломления и угла падения. От задней поверхности может возникать слабое вторичное отражение. В прецизионных системах его отводят наклоном, клиновидной подложкой или светопоглощающим экраном.
В исходных данных не указан спектральный диапазон, поэтому перед применением необходимо подтвердить покрытие по паспорту позиции. Реальное отношение 50/50 зависит от длины волны, поляризации и угла. Для количественного эксперимента мощности обоих каналов измеряют после окончательной установки компонента.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 48-190.
- Тип: пластинчатый светоделитель.
- Диаметр: 25 мм.
- Номинальное отношение отражения к пропусканию: 50/50.
- Формат: круглая пластина.
- Рабочий спектральный диапазон: необходимо уточнить по паспорту.
- Основная функция: деление одного пучка на два канала.
Особенности интеграции
Светоделитель устанавливают под расчетным углом в регулируемую оправу. Покрытую сторону ориентируют согласно техническому чертежу. Для поляризованного источника проверяют различия между s- и p-компонентами. Вторичные отражения направляют в поглотитель. Тонкую пластину фиксируют без изгиба и точечного давления на край.
Отрасли применения
- Интерферометры.
- Двухканальные оптические измерения.
- Голографические установки.
- Системы контроля мощности.
- Микроскопия и визуализация.
- Учебные эксперименты по разделению света.
Описание семейства продуктов
- Доступно несколько коэффициентов передачи/отражения
- Вторая поверхность с покрытием BBAR
- Подложка из плавленого кремнезема

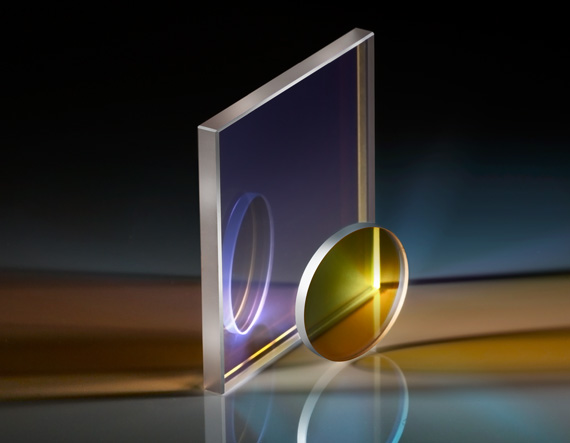

Пластинчатые светоделители TECHSPEC® UV обеспечивают оптимальную производительность в спектральном диапазоне 250–450 нм, отличаются низким поглощением и незначительными ложными отражениями. Прецизионная подложка из плавленого кварца была разработана для минимизации дополнительной длины оптического пути, которую светоделитель добавляет к системе обработки изображений или фотонной системе. УФ-пластинчатые светоделители TECHSPEC®, доступные с различными коэффициентами передачи/отражения, идеально подходят для флуоресцентной визуализации, биомедицинских и фармацевтических приложений, криминалистики и спектроскопии. Все покрытия предназначены для 45° AOI и случайной поляризации.
