Широкополосный светоделитель в форме куба, рабочая длина волны: 430-670 нм, неполяризующее разделение оптического пучка, сторона: 50 мм, коэффициент отражения/пропускания: 50/50

Описание

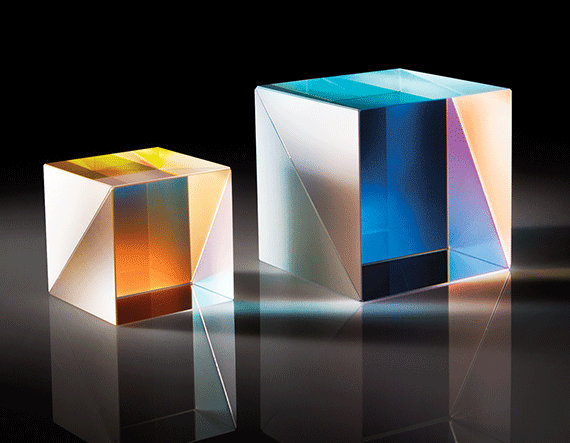

Широкополосный светоделитель кубической формы представляет собой составной оптический элемент, изготовленный путём соединения двух прямоугольных призм по гипотенузной грани, на которую предварительно нанесено специальное делительное покрытие. Это покрытие спроектировано таким образом, чтобы разделять падающий световой пучок на два независимых пучка — прошедший и отражённый — без внесения существенных изменений в состояние поляризации света, что отличает неполяризующий светоделитель от поляризационного кубика, разделяющего пучок по поляризационному признаку. Коэффициент отражения и пропускания 50/50 означает, что интенсивность излучения делится примерно поровну между двумя выходными каналами, что делает элемент удобным для построения симметричных интерферометрических схем и схем одновременного анализа сигнала по двум независимым трактам. Широкополосное покрытие обеспечивает стабильную работу светоделителя в диапазоне длин волн от 430 до 670 нм, охватывающем большую часть видимого спектра, что позволяет использовать один и тот же элемент с источниками разного цвета без потери эффективности деления пучка. Кубическая форма с размером стороны 50 мм обеспечивает механическую стабильность и удобство юстировки в составе оптической схемы.

Характеристики

• Тип: широкополосный светоделительный кубик
• Тип деления: неполяризующее
• Рабочий диапазон: 430–670 нм
• Сторона куба: 50 мм
• Соотношение отражения/пропускания: 50/50

Отрасли применения

Неполяризующие светоделители применяются в интерферометрах, флуоресцентных микроскопах, лазерных измерительных системах и оптических схемах совмещения нескольких каналов излучения. Их используют в системах автофокусировки, оптических датчиках положения, а также в научных установках, где требуется одновременно направить часть светового потока на детектор и часть — на объект исследования без искажения поляризационных характеристик пучка. Такие светоделители востребованы в аналитическом приборостроении, спектроскопии и в системах контроля лазерного излучения, где необходим стабильный контроль мощности пучка по независимому измерительному каналу.

Описание семейства продуктов

• Низкая зависимость от поляризации: |Ts-Tp|<6%
• Изготовлен из прямоугольных призм с высокой точностью
• Лицевые поверхности с покрытием BBAR для максимальной эффективности
• Также доступны C-образные светоделители видимого и ближнего ИК-диапазонов

Широкополосные неполяризующие кубические светоделители TECHSPEC® состоят из пары прецизионных высокоточных прямоугольных призм, склеенных вместе с металлическим диэлектрическим покрытием на гипотенузе одной из призм. Низкая поляризационная зависимость металлического диэлектрического гибридного покрытия позволяет передавать и отражать состояния S- и P-поляризации в пределах 6% друг от друга. Эти светоделители являются спектрально плоскими в заданных диапазонах длин волн, уменьшая эффекты, вызванные изменениями угла падения или сходящимися/расходящимися лучами.
