Поставщик
|
Edmund Optics |
|
Артикул
|
48-413 |
|
Покрытие
|
Uncoated |
|
Покрытие
|
без покрытия |
|
Индекс преломления nd
|
1.522 |
|
Коэффициент Пуассона
|
0.22 |
|
Подложка
|
B270 |
|
Плоскостность поверхности
|
1&lambda |
|
Качество поверхности
|
60-40 |
|
Тип
|
Защитное окно |
|
Длина (мм)
|
50.00 |
|
Ширина (мм)
|
50.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Края
|
Ground, Maximum 0.25 Edge Chip |
|
Плотность (г / см3)
|
2.56 |
|
Модуль Юнга (ГПа)
|
71.5 |
|
Твердость по Кнупу (ГПа)
|
542 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
9.4 |
|
Покрытие
|
Uncoated |
|
Толщина (мм)
|
3.00 |
|
Допуск на размер (мм)
|
±0.25 |
|
Размеры (мм)
|
50.0 x 50.0 |
|
Число Аббе (vd)
|
58.3 |
Описание
Оптическое окно Edmund Optics 48-413 изготовлено из стекла B270 и имеет квадратную форму со стороной 50 мм. Компонент предназначен для защиты камер, осветителей, дисплеев, фотодетекторов и внутренних узлов прибора от пыли, загрязнений и случайного механического контакта. Плоскопараллельное окно не должно намеренно изменять сходимость светового пучка и может применяться как прозрачная перегородка между окружающей средой и рабочим оптическим объемом.
Стекло B270 широко используется в осветительных, визуализирующих и приборных системах видимого диапазона. Квадратный формат удобен для установки перед матричными сенсорами, прямоугольными апертурами и большими областями наблюдения. Размер 50 × 50 мм позволяет закрыть значительное поле, сохранив компактные габариты рамки. Полезная апертура готового узла зависит от ширины опорных поверхностей и уплотнений, поэтому механический держатель не должен перекрывать крайние лучи.
Окно не имеет просветляющего покрытия. Непокрытые поверхности создают френелевские отражения, которые могут снижать пропускание и формировать блики или вторичные изображения. В обычном защитном применении эти потери могут быть допустимы. В системах с интенсивным источником, чувствительной камерой либо когерентным лазерным излучением окно рекомендуется устанавливать под небольшим углом, чтобы отраженный свет не возвращался непосредственно в источник или объектив.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 48-413.
- Тип: плоскопараллельное защитное окно.
- Материал: оптическое стекло B270.
- Форма: квадратная.
- Размер стороны: 50 мм.
- Покрытие: отсутствует.
- Основная функция: защита оптического тракта без намеренного изменения фокусировки.
- Основная спектральная область применения: видимый диапазон.
Особенности выбора и интеграции
Окно устанавливают в рамку с равномерной опорой и небольшим запасом на тепловое расширение. Жесткий точечный прижим может вызвать изгиб и ухудшить качество передаваемого волнового фронта. При размещении перед объективом учитывают возможное смещение фокуса, особенно в сходящемся пучке. Для герметичного корпуса отдельно выбирают прокладку и рассчитывают допустимую разность давления. Поверхности очищают безворсовыми материалами и средствами, совместимыми со стеклом B270.
Отрасли применения
- Защитные окна камер машинного зрения.
- Осветительные и проекционные приборы.
- Дисплеи, индикаторы и наблюдательные панели.
- Лабораторные оптические установки.
- Промышленные датчики и системы контроля.
- Корпуса спектрометров и фотометрических приборов.
- Защита объективов и фотодетекторов видимого диапазона.

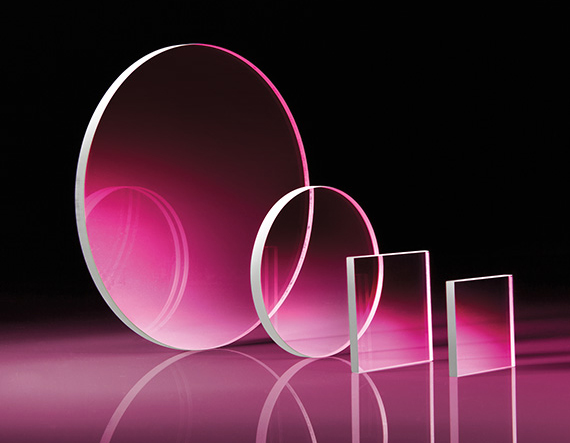

Описание семейства продуктов
- Большой выбор размеров
- Доступно без покрытия или с просветляющим покрытием MgF2
- Доступны нестандартные размеры для крупных OEM-требований
Окна TECHSPEC® B270 идеально подходят для коммерческих приложений, требующих тонкой подложки. Доступные без покрытия или с просветляющим покрытием MgF2, эти окна часто используются в качестве защитного элемента между двумя средами. Для OEM-приложений доступны нестандартные размеры и покрытия.
