Поставщик
|
Edmund Optics |
|
Артикул
|
86-618 |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
50 мм |
|
Числовая апертура
|
f/8 |
|
Серия объектива
|
Ci |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Передний диаметр (мм)
|
30.5 |
|
Вес (г)
|
63 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Fixed |
|
Стиль
|
VIS |
|
Количество элементов (групп)
|
6 (4) |
|
Крепление
|
C-Mount |
|
Длина (мм)
|
49.50 |
|
Передняя резьба
|
M30.5 x 0.5 (Male) |
|
Резьба фильтра
|
M30.5 x 0.5 with required adapter #89-943 |
|
Горизонтальное поле зрения, датчик 2/3 "
|
42.8mm - 10.0° |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
17.5mm - 4.1° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
23.3mm - 5.5° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
28.2mm - 6.6° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
31.1mm - 7.3° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
35.0mm - 8.2° |
|
Диаметр (мм)
|
26.5 |
|
Покрытие
|
425 - 675nm BBAR |
|
Рабочее расстояние (мм)
|
250 - &infin |
|
Апертура (f / #)
|
f/8 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
42.8mm - 10.0° |
|
Максимальный формат сенсора
|
2/3" |
|
Фокусное расстояние FL (мм)
|
50.00 |
Описание

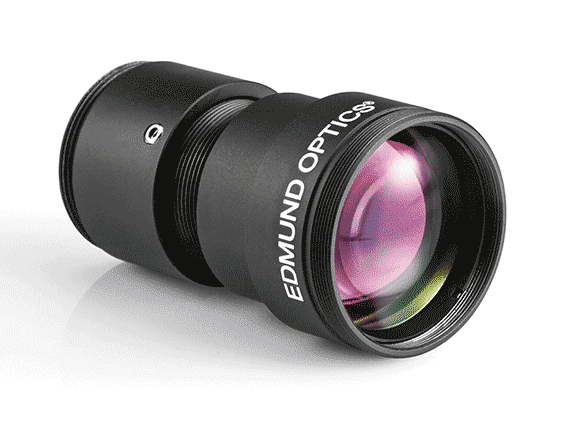

Объектив серии Ci Edmund Optics с фиксированным фокусным расстоянием 50 мм и апертурой f/8.0 предназначен для формирования изображения в системах промышленного и приборного зрения. Фиксированное фокусное расстояние обеспечивает стабильную геометрию съемки после настройки, а диафрагменное число f/8.0 ограничивает относительную апертуру и помогает получить сравнительно большую глубину резко изображаемого пространства. Это удобно при контроле объектов, расположенных не в одной плоскости.
Объектив с фокусным расстоянием 50 мм подходит для получения умеренного поля зрения и работы с объектами на средних и больших дистанциях. Реальный размер кадра определяется форматом сенсора камеры: на крупном сенсоре поле зрения будет шире, на малом — уже. Диафрагма f/8.0 уменьшает количество света по сравнению с более светосильными объективами, поэтому система может потребовать более яркого осветителя или увеличенной выдержки.
Позиция указана как объектив серии Ci, однако в исходном перечне не приведены диаметр изображения, тип крепления, рабочее расстояние, минимальная дистанция фокусировки и диапазон совместимых сенсоров. Эти параметры необходимо подтвердить по техническому паспорту конкретной модификации перед публикацией подробной карточки. Без них нельзя надежно определить совместимость с C-Mount, CS-Mount или другим интерфейсом камеры.
Характеристики
- Производитель: Edmund Optics.
- Серия: Ci.
- Каталожный номер: 86-618.
- Тип: объектив с фиксированным фокусным расстоянием.
- Фокусное расстояние: 50 мм.
- Апертура: f/8.0.
- Режим фокусировки: фиксированный объектив с ручной настройкой фокуса, если предусмотрена конструкцией.
- Совместимый формат сенсора: требует подтверждения.
- Тип крепления: требует уточнения по документации.
- Покрытие и спектральный диапазон: необходимо проверить по паспорту.
Особенности выбора и интеграции
Перед заказом сопоставляют фокусное расстояние с рабочей дистанцией и требуемым полем зрения. Проверяют, не закрывает ли объектив полный формат сенсора камеры. При установке f/8.0 необходимо обеспечить достаточный уровень освещения, особенно при высокой скорости конвейера. Для метрологических задач оценивают дисторсию, стабильность фокусировки и влияние положения диафрагмы на масштаб изображения.
Отрасли применения
- Промышленное машинное зрение.
- Контроль положения и формы деталей.
- Инспекция упаковки и печати.
- Съемка объектов на конвейере.
- Автоматизированная метрология.
- Лабораторные и учебные стенды.
- Встраиваемые системы технического зрения.
