Поставщик
|
Edmund Optics |
|
Артикул
|
86-617 |
|
Серия
|
CI |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
50 мм |
|
Числовая апертура
|
f/5.6 |
|
Серия объектива
|
Ci |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Передний диаметр (мм)
|
30.5 |
|
Вес (г)
|
63 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Fixed |
|
Стиль
|
VIS |
|
Количество элементов (групп)
|
6 (4) |
|
Крепление
|
C-Mount |
|
Длина (мм)
|
49.50 |
|
Передняя резьба
|
M30.5 x 0.5 (Male) |
|
Резьба фильтра
|
M30.5 x 0.5 with required adapter #89-943 |
|
Горизонтальное поле зрения, датчик 2/3 "
|
42.8mm - 10.0° |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
17.5mm - 4.1° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
23.3mm - 5.5° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
28.2mm - 6.6° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
31.1mm - 7.3° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
35.0mm - 8.2° |
|
Диаметр (мм)
|
26.5 |
|
Покрытие
|
425 - 675nm BBAR |
|
Рабочее расстояние (мм)
|
250 - &infin |
|
Апертура (f / #)
|
f/5.6 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
42.8mm - 10.0° |
|
Максимальный формат сенсора
|
2/3" |
|
Фокусное расстояние FL (мм)
|
50.00 |
Описание

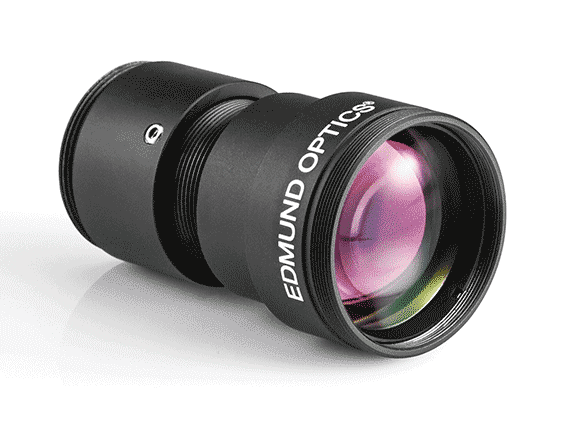

Объектив ci series с фиксированным фокусным расстоянием Edmund Optics характеризуется следующими основными параметрами: фокусное расстояние 50 мм, фиксированная апертура f/5.6 и крепление C-Mount. Изделие предназначено для получения стабильного изображения в компактных системах машинного зрения и OEM-оборудовании. Конструкция ориентирована на включение в профессиональные оптические, оптомеханические или визуализирующие системы, где важны стабильность геометрии, повторяемость настройки и совместимость с типовыми компонентами.
Фиксированная диафрагма обеспечивает повторяемость глубины резкости и экспозиционных параметров после интеграции. Компактный корпус и стандарт C-Mount упрощают подбор промышленной камеры и монтаж в ограниченном пространстве. При проектировании узла следует учитывать ориентацию компонента, рабочий спектральный диапазон, апертуру сопряжённых элементов и требования к точности юстировки. Корректный монтаж помогает использовать рабочую поверхность или апертуру без виньетирования, перекоса и лишнего механического напряжения.
Компонент подходит как для новой разработки, так и для модернизации действующего стенда. Перед окончательной установкой рекомендуется убедиться в чистоте оптических поверхностей и соответствии крепёжного интерфейса, а в случае оптики — избегать касания рабочей зоны и применять допустимые средства очистки. При эксплуатации необходимо учитывать условия окружающей среды, мощность или интенсивность излучения и чувствительность всей системы к паразитным отражениям.
Характеристики
- Серия: Ci Series Fixed Focal Length Lens.
- Фокусное расстояние: 50 мм.
- Апертура: f/5.6.
- Крепление: C-Mount.
- Максимальный формат сенсора: до 2/3 дюйма.
Отрасли применения
- Машинное зрение и автоматизированный контроль качества.
- Распознавание маркировки и геометрии деталей.
- Робототехника и системы технического зрения.
- OEM-приборы и лабораторная визуализация.
