Поставщик
|
Edmund Optics |
|
Артикул
|
43-593 |
|
Тип линз
|
конденсорные, асферические |
|
Покрытие
|
без покрытия |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
без покрытия |
|
Диаметр
|
50 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Exempt |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
350 - 2500 |
|
Форма задней поверхности
|
Plano |
|
Радиус R2 (мм)
|
Plano |
|
Рабочая температура (° C)
|
<300 |
|
f / #
|
0.88 |
|
Скос
|
Protective bevel as needed |
|
Центрирование (угл. Мин.)
|
≤25 |
|
Качество поверхности
|
80-50 |
|
Подложка
|
B270 |
|
Покрытие
|
Uncoated |
|
Толщина центра CT (мм)
|
18.80 ±0.25 |
|
Допуск фокусного расстояния (%)
|
±7 |
|
Числовая апертура NA
|
0.57 |
|
Эффективное фокусное расстояние EFL (мм)
|
44.00 |
|
Диаметр (мм)
|
50.00 +0.2/-0.4 |
Описание
Плоско-выпуклая асферическая конденсорная линза 43-593 компании Edmund Optics имеет диаметр 50 мм и фокусное расстояние 44 мм — то есть относительно короткое фокусное расстояние при большом диаметре, дающее высокую числовую апертуру и, как следствие, высокую эффективность сбора света от протяжённого или некогерентного источника, что типично именно для конденсорных линз осветительных систем.
Асферический профиль поверхности минимизирует сферическую аберрацию при большой апертуре — задача, которую сферическая линза с сопоставимым отношением диаметра к фокусному расстоянию решить эффективно не в состоянии, что делает конденсорную асферику стандартным решением в проекционных и осветительных системах с высокой яркостью на выходе.
Линза поставляется без просветляющего покрытия, что типично для конденсорной оптики общего назначения, где определяющим фактором является эффективный сбор и концентрация светового потока источника, а не минимизация френелевских потерь на конкретной узкой длине волны.
Характеристики
- Артикул: 43-593; производитель: Edmund Optics
- Тип: плоско-выпуклая асферическая конденсорная линза (PCX Condenser)
- Диаметр: 50 мм; фокусное расстояние: 44 мм
- Покрытие: отсутствует (uncoated)
- Материал: оптическое стекло
- Асферическая форма поверхности для высокой числовой апертуры без сферической аберрации
Отрасли применения
- Осветительные системы и проекционная техника
- Машинное зрение: формирование равномерной подсветки
- Медицинское и лабораторное оборудование
- Сценическое и архитектурное освещение
- Проекционные системы и осветители
- Микроскопия: конденсорная оптика осветительного тракта

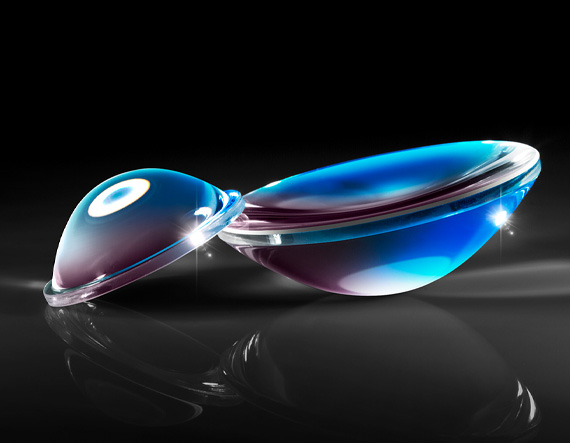

Описание семейства продуктов
- Формованные линзы для подсветки
- Асферический или сферический дизайн
- Высокая числовая апертура
Конденсорные линзы представляют собой литые линзы, предназначенные для освещения. Обладая большой апертурой и коротким фокусным расстоянием, конденсорные линзы обычно используются в приложениях с излучателем-детектором, проекционных приложениях или в приложениях конденсационного освещения, таких как освещение Келера. Асферические конденсорные линзы отлиты на асферической поверхности и отшлифованы и отполированы на противоположной стороне, что обеспечивает превосходные характеристики. Конденсорные линзы Plano-Convex (PCX) отлиты на обеих поверхностях, что обеспечивает отличное соотношение цены и качества.
