Поставщик
|
Edmund Optics |
|
Артикул
|
15-735 |
|
Тип линз
|
асферические, конденсорные |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
4451 |
|
Диаметр
|
50 мм |
|
Centering (arcmin)
|
≤25 |
|
Bevel
|
Protective bevel as needed |
|
f/#
|
0.8 |
|
Design Wavelength DWL (nm)
|
587.6 |
|
Diameter of Asphere (mm)
|
50.00 |
|
Radius R2 (mm)
|
&infin |
|
Shape of Back Surface
|
Plano |
|
Wavelength Range (nm)
|
600 - 1050 |
|
Conjugate Distance
|
Infinite |
|
Focal Length Specification Wavelength (nm)
|
587.6 |
|
RoHS
|
Compliant |
|
Edge Thickness ET (mm)
|
3.00 |
|
Surface Quality
|
80-50 (typical) |
|
Clear Aperture CA (mm)
|
45 |
|
Substrate
|
Liba2000 |
|
Coating Specification
|
Ravg ≤0.5% @ 600 - 1050nm |
|
Coating
|
NIR I (600-1050nm) |
|
Center Thickness CT (mm)
|
21.42 ±0.30 |
|
Focal Length Tolerance (%)
|
±5 |
|
Back Focal Length BFL (mm)
|
25.92 |
|
Numerical Aperture NA
|
0.625 |
|
Effective Focal Length EFL (mm)
|
40.00 @ 587.6nm |
|
Diameter (mm)
|
50.00 +0.0/-0.3 |
Описание

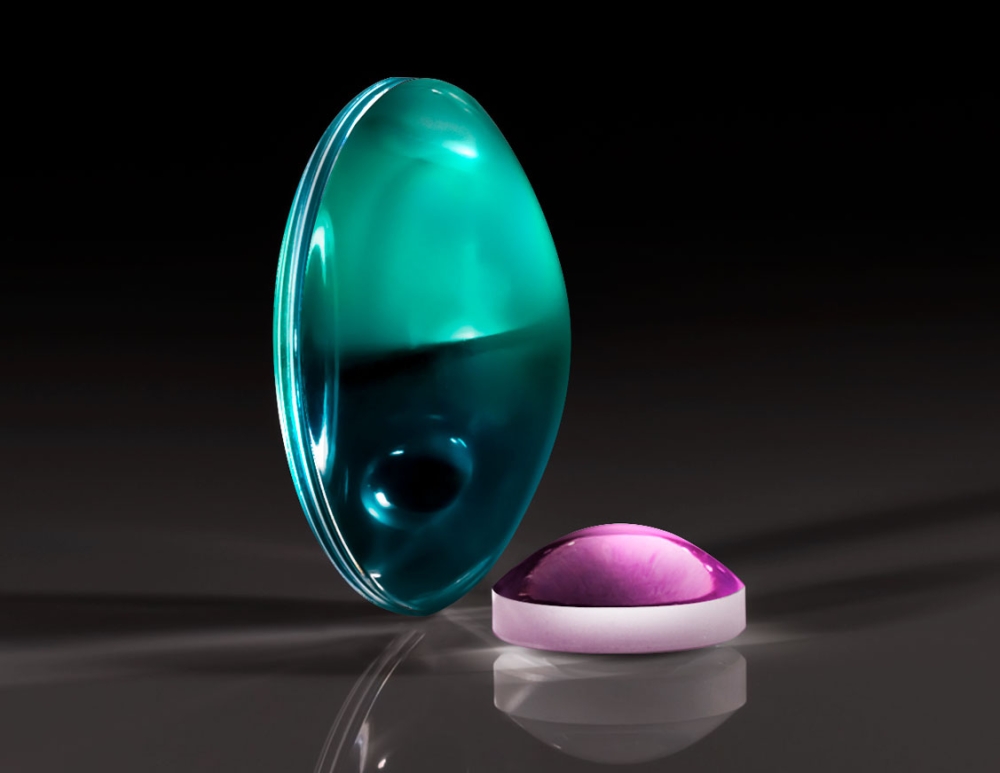

Литая асферическая конденсорная линза серии TECHSPEC изготовлена методом прецизионного формования, что позволяет получить сложную несферическую поверхность без последующей механической доводки, снижая при этом технологическую сложность производства по сравнению со шлифованной асферикой. Такая линза предназначена для сбора и концентрации излучения от протяжённых источников света, обеспечивая эффективную передачу светового потока при относительно коротком фокусном расстоянии и увеличенном диаметре по сравнению с типовыми фокусирующими линзами общего назначения. Просветляющее покрытие в указанном спектральном диапазоне снижает френелевские потери на границах раздела сред, повышая общую световую эффективность осветительного узла и снижая тепловую нагрузку от отражённого излучения на элементы конструкции. Крупный диаметр линзы позволяет собирать значительный поток излучения от источников с большим телесным углом излучения, что типично для светодиодных и ламповых осветителей.
Характеристики
- Тип: асферическая конденсорная линза (литая), серия TECHSPEC
- Диаметр: 50 мм
- Фокусное расстояние: 40 мм
- Просветляющее покрытие для диапазона 600–1050 нм
- Технология изготовления: прецизионное литьё
Отрасли применения
Конденсорная линза применяется в проекционных системах, промышленных осветителях, эндоскопии, а также в системах подсветки для машинного зрения и лазерных диодных модулях, где требуется эффективный сбор излучения большого телесного угла. Также линзы такого типа используются в осветительных системах медицинского оборудования и в компактных прожекторных модулях.
Описание семейства продуктов
- Высокие числовые апертуры
- Полностью документированы для интеграции OEM
- Идеально подходят для приложений освещения
Литые асферические конденсорные линзы TECHSPEC® были разработаны для интеграции в тракт освещения OEM-инструментов. Линзы малого диаметра, доступные в диаметрах от 5 до 50 мм, идеально подходят для медицинских приборов или портативных инструментов, в то время как линзы большего диаметра обычно интегрируются в настольное аналитическое оборудование, включая биотехнологические приборы, такие как ДНК-секвенаторы и платформы для тестирования полимеразной цепной реакции (ПЦР). Передняя асферическая поверхность отформована для устранения сферических аберраций, а вторая поверхность отшлифована и отполирована для улучшения производительности. Доступны полные данные о рецепте и чертежи для помощи в интеграции дизайна.
Примечание: Для получения индивидуальных вариантов покрытия свяжитесь с нами.
