Поставщик
|
Edmund Optics |
|
Артикул
|
15-197 |
|
Тип линз
|
конденсорные, асферические |
|
Покрытие
|
MgF2 (400-700nm) |
|
Фокусное расстояние
|
5-50 мм |
|
Материал
|
MgF2 (фторид магния) |
|
Покрытие
|
4450 |
|
Диаметр
|
50 мм |
|
Применение
|
OEM-интеграции |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Форма задней поверхности
|
Plano |
|
Радиус R2 (мм)
|
∞ |
|
Диаметр асферы (мм)
|
50.00 |
|
Расчетная длина волны DWL (нм)
|
587.6 |
|
f / #
|
0.8 |
|
Скос
|
Protective bevel as needed |
|
Центрирование (угл. Мин.)
|
≤25 |
|
Толщина кромки ET (мм)
|
3.00 |
|
Качество поверхности
|
80-50 (typical) |
|
Чистая апертура CA (мм)
|
45 |
|
Подложка
|
Liba2000 |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Толщина центра CT (мм)
|
21.42 |
|
Допуск фокусного расстояния (%)
|
±5 |
|
Заднее фокусное расстояние BFL (мм)
|
25.92 |
|
Числовая апертура NA
|
0.625 |
|
Эффективное фокусное расстояние EFL (мм)
|
40.00 @ 587.6nm |
|
Диаметр (мм)
|
50.00 +0.0/-0.3 |
Описание

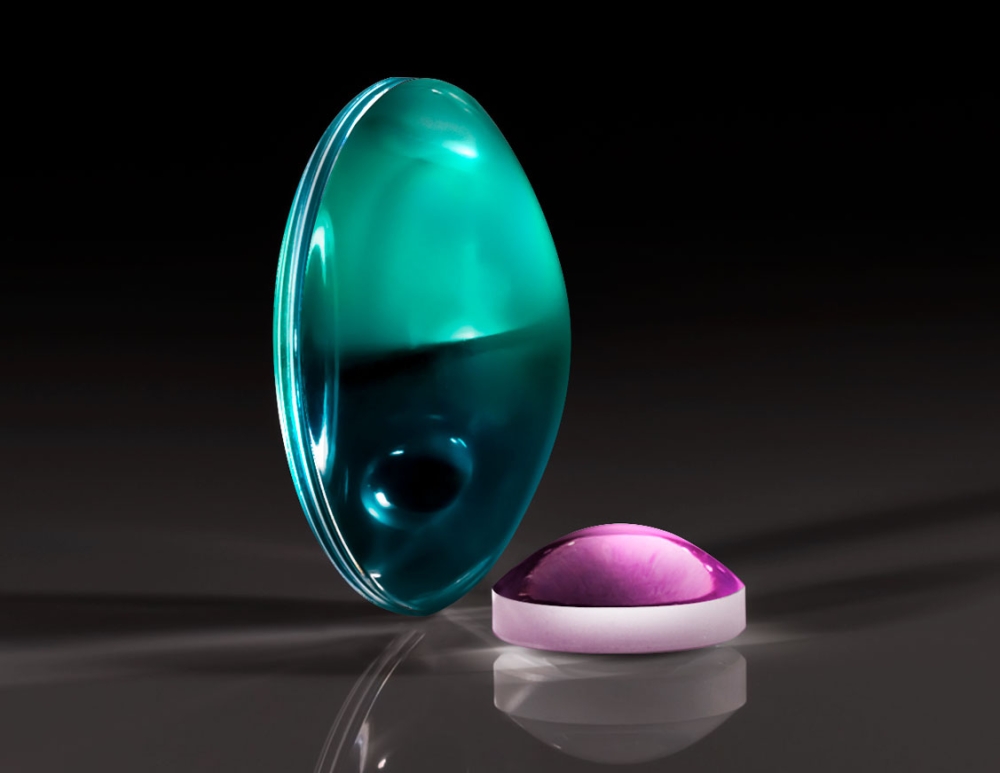

Литая асферическая конденсорная линза серии TECHSPEC изготавливается методом прецизионного литья, который позволяет получить сложную несферическую форму поверхности без затратной механической полировки каждой единицы, что особенно выгодно при больших диаметрах линз, применяемых в осветительных схемах. Асферический профиль поверхности целенаправленно устраняет сферическую аберрацию, характерную для простых сферических линз большого относительного отверстия, обеспечивая более равномерную и предсказуемую передачу света от источника к рабочей зоне. Конденсорные линзы такого типа используются для сбора расходящегося излучения точечного или протяжённого источника и его последующей концентрации либо коллимации с минимальными потерями энергии. Диаметр линзы 50 мм и фокусное расстояние 40 мм говорят о достаточно светосильной конструкции, типичной для конденсорных систем, а покрытие фторидом магния в диапазоне 400–700 нм снижает френелевские потери на рабочих поверхностях, дополнительно повышая энергетическую эффективность осветительного тракта.
Характеристики
- Тип: асферическая конденсорная линза
- Технология изготовления: литьё (прецизионное формование)
- Диаметр: 50 мм
- Фокусное расстояние: 40 мм
- Покрытие: MgF2 для диапазона 400–700 нм
- Асферический профиль для минимизации сферической аберрации
- Высокая светособирающая способность
Отрасли применения
Применяется в осветительных системах проекционного и микроскопического оборудования, конденсорных блоках для источников света видимого диапазона, системах машинного зрения, а также в приборах, где требуется эффективный сбор и концентрация расходящегося излучения при умеренных требованиях к дифракционному качеству изображения.
Описание семейства продуктов
- Высокая числовая апертура
- Полная документация для OEM-интеграции
- Идеально подходит для освещения
Формованные асферические конденсорные линзы TECHSPEC® были разработаны для интеграции в тракт освещения приборов OEM. Доступные в диаметре от 5 до 50 мм, линзы малого диаметра идеально подходят для медицинских устройств или портативных инструментов, в то время как линзы большего размера обычно интегрируются в настольное аналитическое оборудование, включая биотехнологические инструменты, такие как секвенаторы ДНК и платформы для тестирования полимеразной цепной реакции (ПЦР). Передняя асферическая поверхность отлита для устранения сферических аберраций, а вторая поверхность отшлифована и отполирована для улучшения характеристик. Имеются полные рецептурные данные и чертежи, помогающие интегрировать дизайн.
Примечание. Чтобы узнать о вариантах покрытия, свяжитесь с нами.
