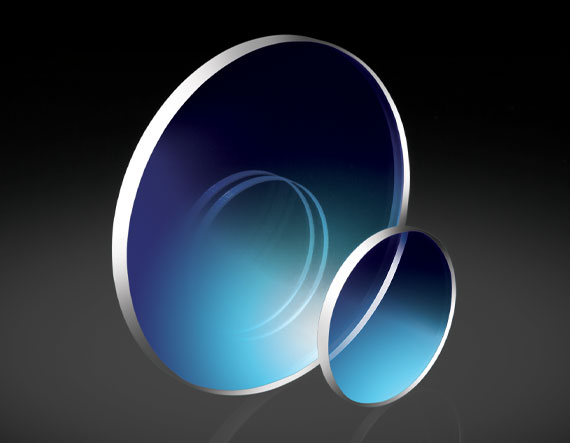

Оптическое окно из бромида калия (KBr), без покрытия, диаметр: 50 мм, толщина: 3 мм

Описание

Оптическое окно из бромида калия (KBr) диаметром 50 мм и толщиной 3 мм является специализированным элементом для работы в очень широком спектральном диапазоне от глубокого ультрафиолета до дальнего инфракрасного. Материал KBr отличается высокой прозрачностью в интервале примерно от четверти микрометра до нескольких десятков микрометров, что делает такие окна стандартным выбором для систем Фурье-спектроскопии и других установок, работающих с широкополосным излучением. Плоско-параллельная геометрия обеспечивает минимальное искажение фронта волны при прохождении через окно, а аккуратно обработанные поверхности снижают уровень рассеяния.

Благодаря большому диаметру окно может использоваться как защитный элемент перед крупными оптическими блоками, входными апертурами приборов и чувствительными детекторами. Толщина 3 мм выбрана как компромисс между механической прочностью и минимизацией поглощения в материале, обеспечивая надежность при монтажных нагрузках и сохранение высокой пропускной способности. Отсутствие покрытия делает окно универсальным для работы в очень широком диапазоне длин волн без ограничения по спектральной полосе антиотражающего слоя, а также позволяет при необходимости наносить специализированные покрытия пользователем.

Характеристики

Кристаллический бромид калия обладает умеренным показателем преломления и низким собственным поглощением в широком спектральном диапазоне, что обеспечивает высокую прозрачность окна для различных источников излучения. Материал отличается достаточной механической прочностью, чтобы выдерживать аккуратное обращение, и одновременно относительно малой массой по сравнению с некоторыми альтернативными кристаллами для ИК диапазона. Геометрия 50 мм x 3 мм обеспечивает хорошую устойчивость к механическим воздействиям при установке в оправы и держатели.

Особенностью KBr является его растворимость в воде, поэтому окна из этого материала необходимо защищать от длительного воздействия влаги и конденсата. При правильной эксплуатации они сохраняют свои оптические свойства в течение длительного времени, однако при высокой влажности требуется герметизация или использование осушенного воздуха. Поверхности окна обычно имеют фаску для дополнительной защиты от сколов и удобства монтажа. Качество полировки соответствует требованиям спектроскопических систем, где основное значение имеет пропускание и однородность материала, а не предельно низкий уровень рассеяния, как в высококлассной визуализирующей оптике.

Отрасли применения

Окна из бромида калия традиционно применяются в системах Фурье-спектроскопии, где требуется работа в широком диапазоне от ультрафиолета до дальнего инфракрасного и минимальное собственное поглощение оптического элемента. Они используются как входные и выходные окна кювет, ячеек и измерительных камер, через которые проходит анализируемое излучение. Большой диаметр 50 мм удобен для установки в приборы с крупной апертурой и для создания защитных окон перед инфракрасной оптикой и тепловизионными системами.

Благодаря высокой прозрачности во всем рабочем диапазоне KBr окна применяются в научных исследованиях оптических свойств материалов, в измерительных стендах для калибровки источников и детекторов, а также в специализированных промышленных системах контроля состава газов и жидкостей по их спектральным характеристикам. При соблюдении требований к защите от влаги они обеспечивают стабильную и предсказуемую работу в течение длительного времени, что делает их востребованными в лабораториях, научных центрах и на производстве.

Описание семейства продуктов

• Отличная передача от 250 нм до 26 мкм
• Хорошая устойчивость к механическим ударам
• Идеально подходит для ИК-Фурье-спектроскопии.
• Также доступны окна с хлоридом натрия (NaCl)

Бромистый калий (KBr) – это материал, обычно используемый в ИК-Фурье-спектроскопии. KBr имеет немного более широкий спектральный диапазон, чем хлорид натрия (NaCl), и обладает отличным пропусканием от 250 нм до 26 мкм. Его показатель преломления изменяется от 1,46 до 1,59 в этом диапазоне. KBr растворим в воде, поэтому его поверхности следует защищать от воздействия влаги. Воздействие влаги ухудшает поверхность окна. Окна из бромида калия обладают хорошей устойчивостью к механическим воздействиям, легко раскалываются и могут использоваться при температурах до 300°C. KBr имеет плотность 2,75 г/см³ и твердость по Кнупу 7,0.
