Поставщик
|
Edmund Optics |
|
Артикул
|
47-943 |
|
Покрытие
|
BBAR (3000-5000nm) |
|
Материал
|
Si (кремний) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø50 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 205
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Модуль Юнга (ГПа)
|
140 |
|
Диапазон длин волн (нм)
|
3000 - 5000 |
|
Диапазон длин волн (мкм)
|
3 - 5 |
|
Тип
|
Защитное окно |
|
Допуск по толщине (мм)
|
±0.1 |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
1&lambda |
|
Подложка
|
Silicon (Si) |
|
Коэффициент Пуассона
|
0.265 |
|
Параллельность (угл. мин)
|
<3 |
|
Твердость по Кнупу (кг / мм2)
|
1150 |
|
Индекс преломления nd
|
3.422 @ 5µm |
|
Плотность (г / см3)
|
2.33 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
2.55 |
|
Спецификация покрытия
|
Ravg <3.0% @ 3 - 5μm |
|
Покрытие
|
BBAR (3000-5000nm) |
|
Толщина (мм)
|
3.00 |
|
Допуск на размер (мм)
|
+0.0/-0.1 |
|
Диаметр (мм)
|
50.00 |
|
Чистая апертура (%)
|
90.00 |
Описание

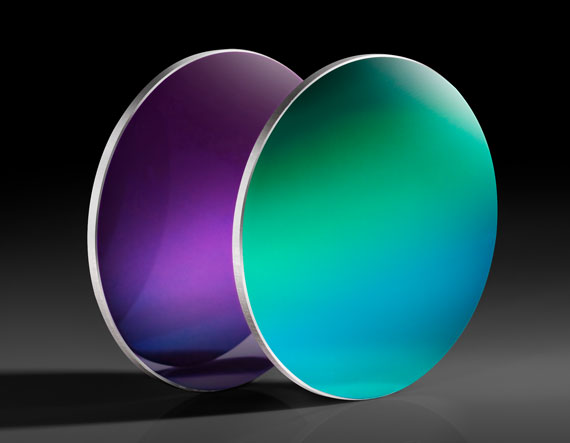

Оптическое окно 47-943 компании Edmund Optics сделано из монокристаллического кремния (Si), диаметром 50 мм, толщина — 3,0 мм. Окно не меняет направление света, а просто пропускает его через себя, отделяя, например, внутреннюю часть прибора от внешней среды.
На обе поверхности нанесено просветляющее покрытие, оптимизированное для диапазона 3–5 мкм — окна атмосферной прозрачности, широко используемого в тепловизионных камерах среднего ИК-диапазона.
Такие окна устанавливают там, где нужно отделить один объём от другого (например, защитить внутренность прибора от пыли и влаги или разделить два разных давления в системе), не мешая при этом свету свободно проходить дальше по оптическому тракту.
Монокристаллический кремний обладает высоким показателем преломления и хорошей механической прочностью при относительно невысокой стоимости по сравнению с германием, что делает его материалом выбора для массовых тепловизионных приборов диапазона 3–5 мкм. Диаметр 50 мм при толщине 3 мм подходит для установки в качестве смотрового или выходного элемента приборов среднего размера с достаточно широким пучком.
Характеристики
- Артикул: 47-943; производитель: Edmund Optics
- Тип: плоское окно
- Диаметр: 50 мм
- Толщина: 3,0 мм
- Материал: монокристаллического кремния (Si)
- Покрытие: отсутствует
- Просветляющее покрытие: диапазон 3–5 мкм (среднее ИК)
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
Описание семейства продуктов
- Передача от 1,2 до 7 мкм
- Доступно без покрытия или с антибликовым покрытием для 3–5 мкм
- Идеально подходит для приложений, чувствительных к весу.
Окна TECHSPEC® Silicon (Si), изготовленные из кремния оптического качества, популярны для спектральной области 1,2–7 мкм из-за их низкой стоимости и низкой плотности. Благодаря своей низкой плотности (половина плотности германия или селенида цинка) кремний идеально подходит для приложений, чувствительных к весу, особенно в области 3-5 мкм. Плотность – 2,329 г/см3, а твердость по Кнупу – 1 150, что делает его более твердым и менее хрупким, чем германий.
