Оптическое окно из германия (Ge), покрытие для 3-5 мкм, диаметр: 50 мм, толщина: 2 мм

Описание

Оптическое окно из германия диаметром 50 мм и толщиной 2 мм предназначено для пропускания инфракрасного излучения в диапазоне 3–5 мкм. Заготовка выполнена из германия — материала с показателем преломления около 4,0 в ИК-области, поэтому на обе поверхности нанесено широкополосное антиотражающее покрытие BBAR. Оно рассчитано на средневолновый инфракрасный диапазон и обеспечивает отражение менее 3% в полосе 3–5 мкм.

Круглая геометрия с номинальным диаметром 50 мм подходит для установки в оправы, защитные корпуса и входные окна ИК-узлов. Толщина 2 мм уменьшает массу и оптическую длину элемента по сравнению с более толстыми окнами, однако при проектировании следует учитывать хрупкость германия, необходимость равномерной опоры по периферии и отсутствие точечных нагрузок. Полезная световая апертура составляет 45 мм, то есть 90% диаметра, что важно при согласовании окна с полем зрения объектива или размером приемной площадки.

Плоскостность поверхностей λ/10 при длине волны 10,6 мкм и параллельность менее 1 угловой минуты позволяют применять окно в оптических трактах, где требуется контролируемое отклонение луча и минимальное внесение волнового фронта. Германий имеет высокую плотность 5,33 г/см³, поэтому вес детали следует учитывать в подвижных или вибронагруженных системах. Рабочую температуру рекомендуется ограничивать значением ниже 100 °C: при нагреве пропускание германия снижается вследствие теплового режима материала.

Характеристики

• Материал: германий (Ge).
• Тип изделия: защитное оптическое окно.
• Номинальный диаметр: 50 мм; допуск +0,0/-0,1 мм.
• Номинальная толщина: 2 мм; допуск ±0,1 мм.
• Антиотражающее покрытие: BBAR для диапазона 3000–5000 нм.
• Спектральный диапазон покрытия: 3–5 мкм.
• Отражение покрытия: менее 3% в диапазоне 3–5 мкм.
• Чистая апертура: 45 мм, или 90% диаметра.
• Плоскостность поверхности: λ/10 при 10,6 мкм, PV.
• Параллельность поверхностей: менее 1 угловой минуты.
• Качество поверхности: 60–40.
• Плотность материала: 5,33 г/см³.
• Рекомендуемая рабочая температура: ниже 100 °C.

Отрасли применения

• Средневолновые ИК-камеры, тепловизионные и спектральные приемные модули, работающие в полосе 3–5 мкм.
• Защитные входные окна для инфракрасных датчиков, фотоприемников и измерительных каналов.
• Оптические тракты систем газоанализа и мониторинга излучения в среднем ИК-диапазоне.
• Лазерные и исследовательские установки, в которых требуется плоское германиевое окно с низким отражением на рабочих длинах волн.

Описание семейства продуктов

• Без покрытия или с просветляющим покрытием, предназначенным для различных диапазонов ИК-излучения.
• Минимальная хроматическая аберрация благодаря низкой дисперсии
• Идеально подходит для инфракрасных приложений, требующих прочной оптики
• Также доступны германиевые окна с DLC-покрытием

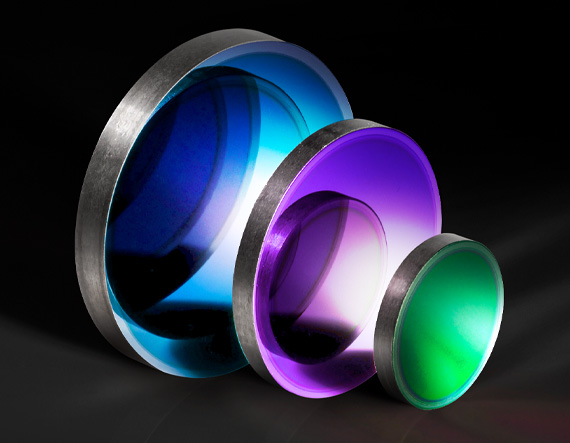

Окна TECHSPEC® Germanium (Ge) поставляются с тремя вариантами просветляющего покрытия: 3–5 мкм для приложений среднего инфракрасного диапазона, 3–12 мкм для широкополосных мультиспектральных приложений или 8–12 мкм для тепловизионных приложений. . Из-за высокого коэффициента преломления (около 4,0 от 2 до 14 мкм) рекомендуется наносить на эти германиевые окна просветляющее покрытие для достаточного пропускания в интересующей области. Германий подвержен тепловому разгону, а это означает, что пропускание уменьшается с повышением температуры. Таким образом, эти германиевые окна следует использовать при температурах ниже 100°C. При проектировании чувствительных к весу систем следует учитывать высокую плотность германия (5,33 г/см³). Твердость германия по Кнупу (780) примерно в два раза выше, чем у фторида магния, что делает его идеальным для инфракрасных приложений, требующих прочной оптики.
