Поставщик
|
Edmund Optics |
|
Артикул
|
45-179 |
|
Тип линз
|
ахроматические линзы |
|
Покрытие
|
MgF2 (400-700nm) |
|
Тип ахроматических линз
|
одиночные |
|
Фокусное расстояние
|
200-1000 мм |
|
Материал
|
MgF2 (фторид магния) |
|
Покрытие
|
4450 |
|
Диаметр
|
50 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Тип
|
Achromatic Lens |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Числовая апертура NA
|
0.13 |
|
f / #
|
4.00 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-BAK4 / N-SF10 |
|
Толщина кромки ET (мм)
|
9.11 |
|
Радиус R3 (мм)
|
-320.20 |
|
Радиус R2 (мм)
|
-99.36 |
|
Радиус R1 (мм)
|
130.48 |
|
Допуск толщины центра (мм)
|
±0.2 |
|
Толщина центра CT 2 (мм)
|
3.50 |
|
Толщина центра CT 1 (мм)
|
9.00 |
|
Чистая апертура CA (мм)
|
49.00 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Заднее фокусное расстояние BFL (мм)
|
194.45 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Эффективное фокусное расстояние EFL (мм)
|
200.00 |
|
Диаметр (мм)
|
50.00 +0.0/-0.025 |
Описание

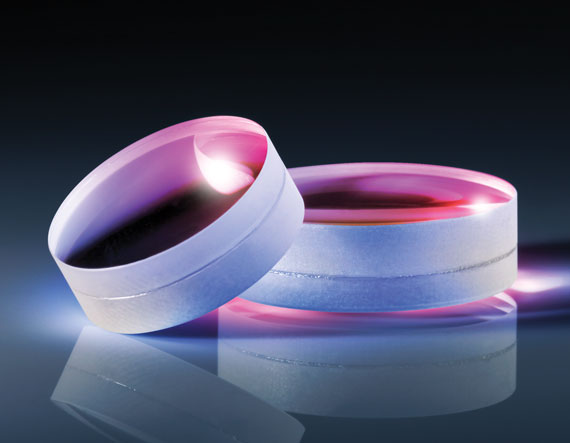

Ахроматический дублет данной модели состоит из двух склеенных линз с разными оптическими стёклами, подобранными таким образом, чтобы существенно снизить хроматическую аберрацию и обеспечить более резкую фокусировку излучения различных длин волн в единой точке по сравнению с одиночной сферической линзой. Диаметр элемента составляет 50 мм, а фокусное расстояние — 200 мм, что соответствует умеренно длиннофокусной, светосильной для своего класса конструкции. Покрытие MgF2 нанесено для работы в диапазоне 400-700 нм — во всём видимом спектре, снижая френелевские потери на границах раздела воздух-стекло и повышая суммарное пропускание составной линзы. Склейка компонентов дублета выполняется оптическим клеем с согласованным показателем преломления, что минимизирует внутренние отражения на границе между линзами. Достаточно крупный диаметр в сочетании со средним фокусным расстоянием делает элемент светосильным по меркам ахроматических дублетов, что позволяет собирать значительную долю излучения от протяжённого либо слабо коллимированного источника. Подобная конструкция дублета сохраняет высокую резкость изображения по всему полю в пределах указанного спектрального диапазона, в отличие от одиночных линз, страдающих от заметного цветового расфокуса на краях изображения.
Характеристики
- Тип: ахроматическая линза (дублет)
- Диаметр: 50 мм
- Фокусное расстояние: 200 мм
- Покрытие: MgF2, диапазон 400-700 нм
- Коррекция: хроматическая аберрация
Отрасли применения
Применяется в оптических приборах формирования изображения, проекционных системах, микроскопии и научном оборудовании видимого диапазона, где важна цветокоррекция при относительно простой технологии изготовления по сравнению с апохроматическими системами.
Описание семейства продуктов
- Предназначен для угла падения 0°
- Коэффициент отражения менее 1,75 % на поверхность при длине волны 400–700 нм
- Также доступны ахроматы с покрытием VIS 0° и VIS-NIR.
Ахроматические дублетные линзы состоят из двух оптических компонентов, склеенных вместе и образующих ахроматический дублет, оптимизированный с помощью компьютера для коррекции осевых сферических и хроматических аберраций. Наши ахроматические дублеты доступны с однослойным покрытием MgF2 или широкополосным многослойным покрытием для видимого спектра. Также доступны ахроматические дублеты NIR и ахроматические дублеты с затемненными краями.
Ахроматические двойные линзы намного превосходят простые линзы для многоцветного изображения ("белого света"). Два элемента, составляющие ахроматическую дуплетную линзу (буквально «бесцветная линза»), объединены в пару из-за их способности корректировать цветовое разделение, присущее стеклу. Устранив проблематичные хроматические аберрации, ахроматические дуплетные линзы стали наиболее экономичным средством для получения хорошего полихроматического освещения и изображения.
