Поставщик
|
Edmund Optics |
|
Артикул
|
17-201 |
|
Материал
|
Si (кремний) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø50 мм |
|
RoHS
|
Compliant |
|
Young's Modulus (GPa)
|
140 |
|
Wavelength Range (nm)
|
1650 - 3000 |
|
Type
|
Protective Window |
|
Surface Quality
|
60-40 |
|
Surface Flatness
|
1&lambda |
|
Substrate
|
Silicon (Si) |
|
Poisson's Ratio
|
0.265 |
|
Knoop Hardness (kg/mm2)
|
1150 |
|
Index of Refraction nd
|
3.422 @ 5μm |
|
Edges
|
Fine Ground |
|
Density (g/cm3)
|
2.33 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
2.55 |
|
Coating Specification
|
Ravg |
|
Coating
|
BBAR (1650-3000nm) |
|
Thickness (mm)
|
1.00 ±0.1 |
|
Diameter (mm)
|
50.00 +0.0/-0.1 |
|
Clear Aperture CA (mm)
|
45.00 |
|
Bevel
|
Protective as needed |
Описание

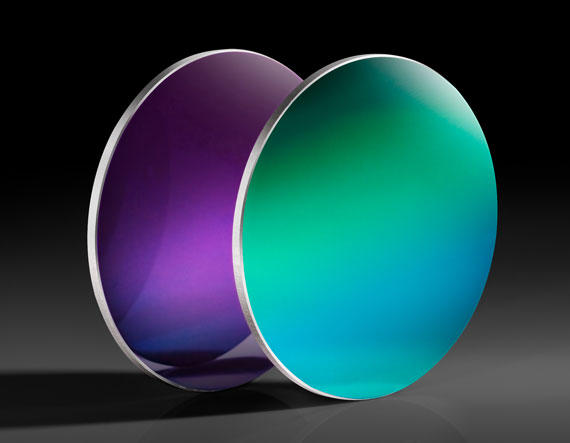

Оптическое окно 17-201 компании Edmund Optics сделано из кремний (Si), диаметром 50 мм, толщина — 1.0 мм. Окно не меняет направление света, а просто пропускает его через себя, отделяя, например, внутреннюю часть прибора от внешней среды.
На поверхности нанесено покрытие, снижающее отражение света от поверхности в этом диапазоне, рассчитанное на диапазон 1.65–3 мкм (инфракрасный свет), что уменьшает потери света на отражение и снижает лишние блики.
Такие окна устанавливают там, где нужно отделить один объём от другого (например, защитить внутренность прибора от пыли и влаги или разделить два разных давления в системе), не мешая при этом свету свободно проходить дальше по оптическому тракту.
Обе стороны окна изготовлены плоскопараллельными — то есть строго параллельными друг другу, — благодаря чему проходящий через окно свет не отклоняется в сторону и не меняет своего направления, а лишь немного смещается вбок на толщину самого стекла, что не мешает точной работе прибора.
При выборе такого окна для конкретной задачи важно учитывать не только материал и покрытие, но и толщину: более толстое окно прочнее механически и лучше выдерживает перепады давления, а более тонкое — меньше смещает и искажает проходящий свет, поэтому производитель обычно предлагает один и тот же диаметр окна в нескольких вариантах толщины на выбор.
Характеристики
- Артикул: 17-201; производитель: Edmund Optics
- Тип: плоское окно
- Диаметр: 50 мм
- Толщина: 1.0 мм
- Материал: кремний (Si)
- Просветляющее покрытие: диапазон 1.65–3 мкм (инфракрасный свет)
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
Описание семейства продуктов
- Пропускание в диапазоне 1,2–7 мкм
- Доступны без покрытия или с просветляющим покрытием для диапазона 1,65–5 мкм
- Идеально подходят для приложений, чувствительных к весу
Окна TECHSPEC® из кремния оптического качества, изготовленные из кремния оптического качества, популярны для спектрального диапазона 1,2–7 мкм благодаря своей низкой стоимости и малой плотности. Благодаря своей низкой плотности (вдвое меньше плотности германия или селенида цинка), кремний идеально подходит для приложений, чувствительных к весу, особенно в диапазоне 1,65–5 мкм. Плотность составляет 2,329 г/см3, а твёрдость по Кнупу — 1150, что делает его твёрже и менее хрупким, чем германий.
