Поставщик
|
Edmund Optics |
|
Артикул
|
34-398 |
|
Покрытие
|
Protected Silver (450-10000nm) |
|
Диаметр
|
50 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
450 - 10000 |
|
Тип
|
Flat Mirror |
|
Допуск по толщине (мм)
|
±0.20 |
|
Толщина (мм)
|
5.00 |
|
Параллельность (угл. сек)
|
30.00 |
|
Края
|
Ground, protective bevel as needed |
|
Чистая апертура (%)
|
90.00 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Protected Silver (450-10000nm) |
|
Спецификация покрытия
|
Ravg >98% @ 450 - 2000nmRavg >98% @ 2000 - 10,000nm |
|
Диаметр (мм)
|
50.00 |
|
Допуск на размер (мм)
|
+0.00/-0.20 |
|
Качество поверхности
|
20-10 |
|
Задняя поверхность
|
Commercial Polish |
|
Подложка
|
Fused Silica |
|
Плоскостность поверхности
|
λ/20 |
Описание
Зеркало с покрытием на первой поверхности отличается от бытовых зеркал тем, что отражающий металлический или диэлектрический слой нанесён непосредственно на переднюю грань подложки, а не защищён слоем стекла сверху. Такая конструкция исключает вторичные отражения и двоение изображения, характерные для зеркал заднего покрытия, а также устраняет поглощение и рассеяние света в толще стекла, что особенно важно при работе с широкополосным излучением. Покрытие рассматриваемого зеркала рассчитано на экстремально широкий диапазон от 450 до 10000 нм, охватывающий видимый свет, ближний и средний инфракрасный участок спектра, что указывает на использование металлического отражающего слоя, вероятно на основе золота или защищённого алюминия. Плоскостность поверхности λ/20 свидетельствует об очень высокой точности изготовления, необходимой для сохранения формы волнового фронта в прецизионных оптических системах.
Характеристики
- Тип: зеркало с покрытием первой поверхности
- Диаметр: 50 мм
- Рабочий диапазон покрытия: 450-10000 нм
- Плоскостность поверхности: λ/20
- Широкополосное отражающее покрытие (видимый и ИК диапазон)
Отрасли применения
Такие зеркала применяются в лазерных резонаторах, ИК-спектрометрах, системах наведения и юстировки лазерных пучков, а также в научных оптических установках, где недопустимы искажения формы волнового фронта. Их используют в фотонике, оборонной оптике, астрономических приборах и промышленных лазерных комплексах, работающих в широком спектральном диапазоне от видимого до среднего инфракрасного излучения.
Описание семейства продуктов
- Прецизионная подложка из плавленого кварца
- 20–10 качества поверхности
- Низкий коэффициент теплового расширения

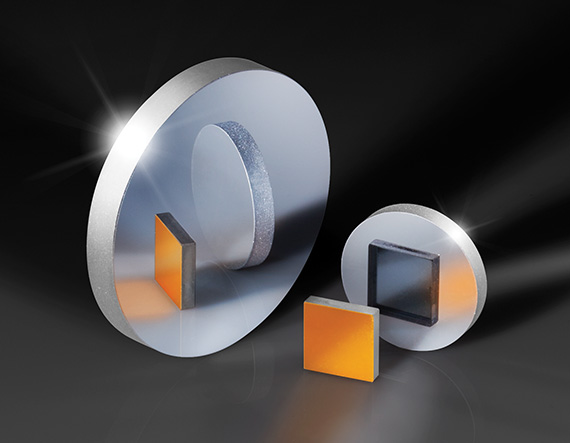

Поверхностные зеркала TECHSPEC® λ/20 First отполированы до лучших в отрасли характеристик точности поверхности и качества, чтобы свести к минимуму ошибку отраженного волнового фронта. Эти зеркала имеют прецизионную подложку из плавленого кварца с низким коэффициентом теплового расширения. Доступны несколько вариантов покрытия, что позволяет интегрировать эти зеркала в приложения, охватывающие видимый и инфракрасный спектры. Поверхностные зеркала TECHSPEC® λ/20 First идеально подходят для управления лучом и отражения и доступны в различных размерах, толщинах и вариантах покрытия.
