Поставщик
|
Edmund Optics |
|
Артикул
|
18-943 |
|
Диаметр
|
50 мм |
|
Polarization Efficiency (%)
|
99.83 @ 400 - 760nm 99.63 @ 761 - 2200nm |
|
Type
|
Linear Polarizer |
|
RoHS
|
Compliant |
|
Note
|
Protective Film on Both Sides |
|
Transmission, Crossed (%)
|
0.02 @ 400 - 760nm 0.11 @ 761 - 2200nm |
|
Transmission, Single (%)
|
29 @ 400 - 760nm 39 @ 761 - 2200nm |
|
Operating Temperature (°C)
|
-55 to +85 (3 hours) |
|
Substrate
|
Polymer Film on TAC |
|
Construction
|
Polarizing Film |
|
Extinction Ratio
|
400:1 (Average @ 800 - 2200nm) |
|
Transmission (%)
|
Single: 29 (400 - 760 nm), 39 (761 - 2200nm) Crossed: 0.02 (400 - 760nm), 0.11 (761 - 2200nm) |
|
Coating
|
Uncoated |
|
Thickness Tolerance (mm)
|
±0.1 |
|
Thickness (mm)
|
0.50 |
|
Dimensional Tolerance (mm)
|
±0.25 |
|
Diameter (mm)
|
50.00 |
|
Wavelength Range (nm)
|
400 - 2200 |
Описание
Линейный плёночный поляризатор — это оптический элемент, пропускающий свет только одной определённой линейной поляризации и подавляющий ортогональную составляющую. Действие таких поляризаторов основано на дихроизме поляризационной плёнки, содержащей вытянутые молекулы или наночастицы, ориентированные в одном направлении, которые избирательно поглощают компоненту электрического поля, параллельную оси ориентации, пропуская перпендикулярную составляющую. Плёночная технология изготовления отличается от кристаллических поляризаторов типа Глана высокой технологичностью производства при широком рабочем спектральном диапазоне и позволяет изготавливать элементы большого диаметра без существенного увеличения сложности технологического процесса. Заявленный широкий диапазон рабочих длин волн от 400 до 2200 нанометров охватывает весь видимый спектр и значительную часть ближнего инфракрасного диапазона, что делает поляризатор универсальным решением для мультиспектральных оптических систем. Плёнка обычно ламинируется между защитными стеклянными подложками для повышения механической прочности и устойчивости к загрязнению и повреждению поверхности.
Характеристики
- Тип элемента: линейный плёночный поляризатор
- Рабочий спектральный диапазон: 400–2200 нм
- Диаметр: 50 мм
- Принцип действия: дихроичное поглощение
- Конструкция: поляризационная плёнка, как правило заламинированная в защитные подложки
Отрасли применения
Поляризаторы такого типа применяются в спектроскопии, микроскопии в поляризованном свете, системах машинного зрения для устранения бликов, оптических измерительных приборах, лазерных установках для контроля поляризационного состояния излучения, а также в фотографии и видеосъёмке для подавления отражений от диэлектрических поверхностей. Широкий спектральный диапазон делает элемент удобным для мультиспектральных научных исследований и оптических лабораторных стендов, где используется несколько источников излучения разных длин волн.
Описание семейства продуктов
- Идеально подходит для приложений с поляризацией NIR
- >Коэффициент экстинкции 400:1 в диапазоне 800–2200 нм
- Высокая эффективность во всем диапазоне длин волн
- Прочная полимерная подложка

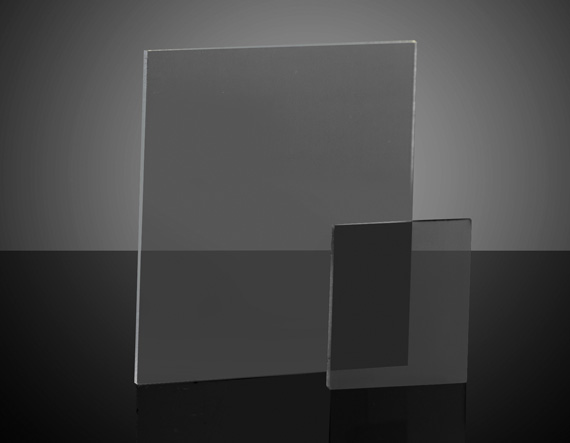

Линейная поляризационная пленка ближнего инфракрасного диапазона (NIR) состоит из прочной полимерной подложки и идеально подходит для приложений визуализации в диапазоне от видимого до NIR (400–2200 нм). Эта поляризационная полимерная пленка отличается превосходным средним коэффициентом пропускания 39% с эффективностью поляризации более 99,6% для падающего случайно поляризованного света в диапазоне от 760 до 2200 нм. Доступны несколько прямоугольных размеров для размещения источников света, которые варьируются от маломощных лазеров NIR с малым диаметром луча до более крупных светодиодных световых лучей. Линейная поляризационная пленка ближнего инфракрасного диапазона (БИК) используется в промышленной визуализации и лабораторных приложениях, например, для ослабления интенсивности лазеров и светодиодов ближнего ИК-излучения с низкой выходной мощностью или для уменьшения бликов на изображениях, записанных с помощью фотодетекторов ближнего ИК-диапазона. Ось поляризации указана на защитной оболочке поляризационной полимерной пленки.
Примечание. Снимите защитную маску перед первым использованием.
