Поставщик
|
Edmund Optics |
|
Артикул
|
63-119 |
|
Покрытие
|
Laser Mirror (635, 670, 1064nm) |
|
Диаметр
|
50 мм |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Nd:YAG |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
45 |
|
Толщина (мм)
|
10.00 ±0.2 |
|
Диаметр (мм)
|
50.00 +0.0/-0.2 |
|
Расчетная длина волны DWL (нм)
|
635, 670, 1064 |
|
Покрытие
|
Laser Mirror (635, 670, 1064nm) |
|
Порог повреждения, импульсный
|
20 J/cm2 @ 1064nm |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Спецификация покрытия
|
Rabs >99.5% @ 635, 670 & 1064nm |
|
Отражение на расчетной длине волны (%)
|
99.5 |
|
Задняя поверхность
|
Ground |
|
Чистая апертура (%)
|
>90 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Зеркало Edmund Optics 63-119 предназначено для управления направлением лазерного излучения в оптических схемах с Nd:YAG-лазером. Модель рассчитана на работу с тремя длинами волн: 635 нм, 670 нм и 1064 нм. Такое сочетание позволяет использовать один оптический элемент не только в основном инфракрасном канале Nd:YAG, но и в видимых каналах юстировки или позиционирования, если они предусмотрены конкретной системой.
Диаметр зеркала 50 мм обеспечивает крупную рабочую апертуру для оптических трактов, где требуется запас по размеру пучка и удобное позиционирование относительно крепления. При угле падения 45° зеркало устанавливается под прямым углом к оси падающего пучка; это следует учитывать при компоновке корпуса, выборе держателя и расчёте свободного пространства вокруг элемента. При наклонном вводе луча круглая поверхность имеет эллиптическую проекцию, поэтому фактический запас по апертуре необходимо сопоставлять с диаметром пучка и его расходимостью.
Модель подходит для узлов отклонения и совмещения лучей, лабораторных лазерных стендов, оптических головок и систем, в которых требуется переключение между инфракрасным рабочим каналом и видимым юстировочным излучением. Перед интеграцией следует проверить ориентацию покрытия, допустимый энергетический режим, требования к чистоте поверхности и совместимость посадочного места с габаритами зеркала.
Характеристики
- Тип изделия: лазерное отражающее зеркало.
- Артикул: 63-119.
- Назначение: работа в оптических системах с Nd:YAG-лазером.
- Диаметр: 50 мм.
- Рабочая длина волны: 635 нм.
- Рабочая длина волны: 670 нм.
- Рабочая длина волны: 1064 нм.
- Угол падения: 45°.
- Оптическая функция: отклонение и перенаправление лазерного пучка отражением.
Отрасли применения
- Лабораторные Nd:YAG-лазерные установки и стенды для оптических исследований.
- Системы юстировки, в которых видимое излучение 635 или 670 нм используется для совмещения оптических осей.
- Оптические головки и узлы пространственного отклонения инфракрасного излучения 1064 нм.
- Измерительные и экспериментальные комплексы с несколькими лазерными каналами.
Описание семейства продуктов
- >Коэффициент отражения 99,2 % на частотах гармоник Nd:YAG
- Характеристики высокого порога повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в чувствительных лазерных устройствах
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Yb:YAG Laser

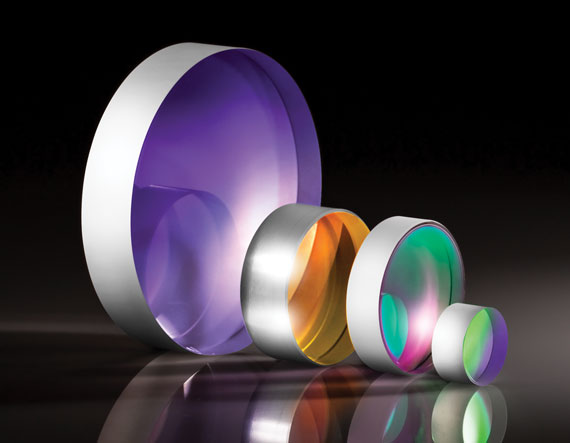

Линейные зеркала TECHSPEC® Nd:YAG Laser сочетают в себе высокую отражательную способность, превосходное качество поверхности и прецизионную плоскостность поверхности, чтобы соответствовать требованиям требовательных применений лазера Nd:YAG. Каждый дизайн покрытия был протестирован для обеспечения высокого порога повреждения лазером для совместимости как с непрерывными, так и с импульсными лазерными системами. Эти лазерные зеркала на подложке из плавленого кварца обладают превосходной термической стабильностью и доступны в круглом, квадратном и прямоугольном профилях. Зеркала TECHSPEC Nd:YAG Laser Line идеально подходят для лабораторий и интеграции в более крупные лазерные системы. Доступны 266-, 355-, 532-, 1064-нм и многолинейные зеркальные покрытия Nd:YAG.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
