Поставщик
|
Edmund Optics |
|
Артикул
|
63-118 |
|
Покрытие
|
Laser Mirror (532, 1064nm) |
|
Диаметр
|
50 мм |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Nd:YAG |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
45 |
|
Толщина (мм)
|
10.00 ±0.2 |
|
Диаметр (мм)
|
50.00 +0.0/-0.2 |
|
Расчетная длина волны DWL (нм)
|
532, 1064 |
|
Покрытие
|
Laser Mirror (532, 1064nm) |
|
Порог повреждения, импульсный
|
15 J/cm2 @ 20ns @ 532nm 20 J/cm2 @ 20ns @ 1064nm |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Спецификация покрытия
|
Rabs >99.5% @ 532 & 1064nm |
|
Отражение на расчетной длине волны (%)
|
99.5 |
|
Задняя поверхность
|
Ground |
|
Чистая апертура (%)
|
>90 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Зеркало для Nd:YAG-лазера, Ø50 мм, 532 и 1064 нм, угол падения 45°. Лазерное или диэлектрическое зеркало перенаправляет излучение с учетом заданной длины волны и угла падения. Отражающее покрытие формирует нужное спектральное поведение, а контроль плоскостности помогает сохранить форму волнового фронта. Размер зеркала выбирают по диаметру пучка и конструкции держателя.
При подборе для оптической системы сопоставляют рабочий спектр, апертуру, фокусное расстояние или угол падения с характеристиками всего тракта. Монтаж выполняют без перекоса и избыточного усилия, а оптические поверхности предохраняют от пыли, отпечатков и царапин. После установки проверяют центрирование пучка, ориентацию изделия и отсутствие нежелательных отражений.
Расчетная работа достигается при соблюдении параметров источника и сопрягаемых компонентов. В лазерных схемах контролируют плотность мощности, безопасность излучения и стабильность механической фиксации.
Характеристики
- Артикул: 63-118
- Производитель: Edmund Optics
- Наименование: Зеркало для Nd:YAG-лазера, Ø50 мм, 532 и 1064 нм, угол падения 45°
- Монтаж: совместимая оптическая механика
- Эксплуатация: чистые поверхности, точная юстировка, защита от повреждений
Отрасли применения
Изделие используют в лазерных системах, спектроскопии, ИК-оптике, интерферометрии, системах доставки излучения и исследовательских приборах. Конкретную конфигурацию выбирают по длине волны, размерам светового поля, требованиям к точности и условиям эксплуатации.
Описание семейства продуктов
- >Коэффициент отражения 99,2 % на частотах гармоник Nd:YAG
- Характеристики высокого порога повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в чувствительных лазерных устройствах
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Yb:YAG Laser

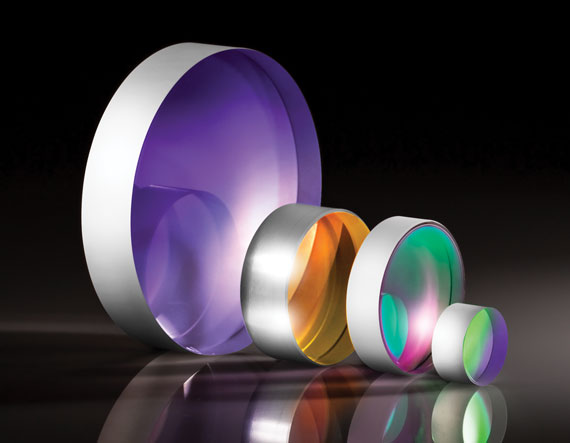

Линейные зеркала TECHSPEC® Nd:YAG Laser сочетают в себе высокую отражательную способность, превосходное качество поверхности и прецизионную плоскостность поверхности, чтобы соответствовать требованиям требовательных применений лазера Nd:YAG. Каждый дизайн покрытия был протестирован для обеспечения высокого порога повреждения лазером для совместимости как с непрерывными, так и с импульсными лазерными системами. Эти лазерные зеркала на подложке из плавленого кварца обладают превосходной термической стабильностью и доступны в круглом, квадратном и прямоугольном профилях. Зеркала TECHSPEC Nd:YAG Laser Line идеально подходят для лабораторий и интеграции в более крупные лазерные системы. Доступны 266-, 355-, 532-, 1064-нм и многолинейные зеркальные покрытия Nd:YAG.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
