Поставщик
|
Edmund Optics |
|
Артикул
|
19-729 |
|
Материал
|
LiF (фторида лития) |
|
Покрытие
|
без покрытия |
|
Размер
|
Ø50 мм |
|
Index of Refraction nd
|
1.392 |
|
Knoop Hardness (kg/mm2)
|
102 |
|
Poisson's Ratio
|
0.33 |
|
Substrate
|
Lithium Fluoride (LiF) |
|
Surface Flatness
|
λ @ 633nm |
|
Surface Quality
|
60-40 |
|
Type
|
Protective Window |
|
Wavelength Range (nm)
|
150 - 6000 |
|
Young's Modulus (GPa)
|
64.97 |
|
RoHS
|
Compliant |
|
Edges
|
Fine Ground |
|
Density (g/cm3)
|
2.64 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
37 |
|
Coating
|
Uncoated |
|
Thickness (mm)
|
3.00 ±0.10 |
|
Diameter (mm)
|
50.00 +0.00/-0.10 |
|
Clear Aperture CA (mm)
|
45.00 |
|
Clear Aperture (%)
|
90 |
|
Bevel
|
Protective as needed |
|
Abbe Number (vd)
|
97.29 |
Описание

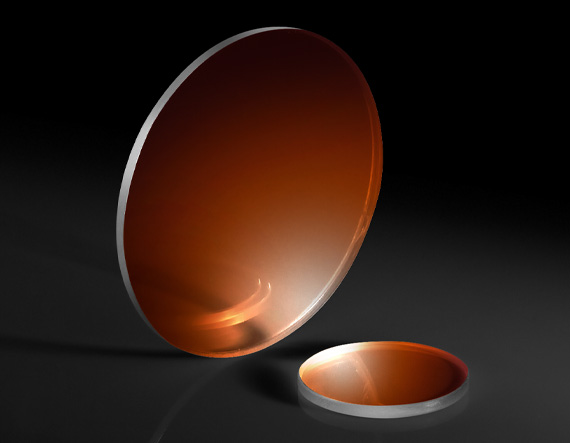

Оптическое окно из фторида лития (LiF) представляет собой плоскопараллельную пластину, изготовленную из кристаллического материала с уникально широким диапазоном оптического пропускания, простирающимся от глубокого вакуумного ультрафиолета до среднего инфракрасного диапазона — это один из немногих материалов, прозрачных для столь коротких длин волн вплоть до области VUV. Окно устанавливается в вакуумных камерах, оптических кюветах или на входе/выходе излучения в измерительных установках, разделяя две среды (например, вакуум и атмосферу) при сохранении оптического пути практически без искажений, поскольку его поверхности строго плоскопараллельны. Диаметр изделия составляет 50 мм, толщина — 3 мм, а покрытие отсутствует, что означает передачу естественного спектрального пропускания материала без модификации коэффициента отражения — такой выбор часто применяется, когда требуется работа в экстремально широком или нестандартном спектральном диапазоне, где стандартные просветляющие покрытия неэффективны или недоступны. Фторид лития обладает гигроскопичностью, поэтому требует аккуратного обращения и хранения в контролируемых условиях влажности.
Характеристики
- Материал: фторид лития (LiF)
- Диаметр: 50 мм
- Толщина: 3 мм
- Покрытие: отсутствует
- Особенность материала: пропускание в вакуумном УФ и ИК диапазонах
- Форма: плоскопараллельное окно
Отрасли применения
Такие окна применяются в спектроскопии вакуумного ультрафиолета, синхротронных исследованиях, аналитическом оборудовании для физики высоких энергий и вакуумной технике. Используются в научно-исследовательских лабораториях, а также в специализированном приборостроении, где требуется работа с излучением за пределами возможностей обычных оптических стёкол.
Описание семейства продуктов
- Высокая светопропускаемость в диапазоне длин волн от 150 нм до 6 мкм
- Отличная светопропускаемость в вакуумном ультрафиолетовом (ВУФ) диапазоне
- Низкий показатель преломления
Окна из фторида лития (LiF) обеспечивают высокую и ровную светопропускаемость в диапазоне длин волн от 150 нм до 6 мкм. Фторид лития обладает превосходной светопропускаемостью в диапазоне длин волн вакуумного ультрафиолета (ВУФ) от 150 до 200 нм. Фторид лития также имеет низкий показатель преломления, что позволяет использовать эти окна без антибликового покрытия. Окна из фторида лития (LiF) идеально подходят для использования в качестве окон для пропускания УФ-излучения в спектроскопических приложениях, в качестве дифракционного элемента в рентгеновской спектрометрии или в качестве инфракрасных окон в тепловизионных приложениях.
Примечание: Фторид лития чувствителен к тепловому удару и разрушается под воздействием атмосферной влаги при температурах выше 400°C.
