Поставщик
|
Edmund Optics |
|
Артикул
|
17-178 |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø50 мм |
|
Knoop Hardness (kg/mm2)
|
500 |
|
Poisson's Ratio
|
0.22 |
|
Substrate
|
B270 |
|
Surface Flatness
|
1λ (per 25.4mm Dia. within CA) |
|
Surface Quality
|
60-40 |
|
Type
|
Protective Window |
|
Typical Energy Density Limit
|
10 J/cm2 @ 532nm, 10ns |
|
Wavelength Range (nm)
|
400 - 700 |
|
Young's Modulus (GPa)
|
71.5 |
|
RoHS
|
Compliant |
|
Index of Refraction nd
|
1.523 |
|
Edges
|
Fine Ground |
|
Density (g/cm3)
|
2.56 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
9.4 (+20 to +300°C) |
|
Coating Specification
|
Ravg ≤1.50% @ 632.8nm (N-BK7) |
|
Coating
|
MgF2 (632.8nm) |
|
Thickness (mm)
|
1.00 ±0.10 |
|
Diameter (mm)
|
50.00 +0.00/-0.25 |
|
Clear Aperture CA (mm)
|
45.00 |
|
Bevel
|
Protective as needed |
|
Abbe Number (vd)
|
58.3 |
Описание
Оптическое окно артикула 17-178 от Edmund Optics изготовлено из листового стекла B270 и представляет собой экономичное защитное окно большого диаметра (50 мм) и малой толщины (1 мм). На обе стороны нанесено однослойное просветляющее покрытие MgF2, оптимизированное для длины волны гелий-неонового лазера 632,8 нм, что снижает отражение до ~1,5% и повышает пропускание до 97% на рабочей линии. Стекло B270 обладает хорошей прозрачностью в видимой области, химической устойчивостью и низким уровнем пузырей. При толщине 1 мм окно чрезвычайно лёгкое и минимально влияет на длину оптического пути, что критично в системах с плотной компоновкой. Оно идеально подходит в качестве защитного стекла перед ПЗС-матрицами и датчиками, а также как разделительная перегородка в проточных кюветах. Несмотря на малую толщину, окно имеет достаточную жёсткость при закреплении в оправе по всей окружности. Полированные поверхности гарантируют отсутствие искажений при прохождении коллимированного пучка. Изделие упаковано в индивидуальный конверт из чистой бумаги.
Характеристики
Артикул производителя: 17-178 (Edmund Optics). Материал: стекло B270 (Superwite). Диаметр: 50,0 мм (±0,1 мм). Толщина: 1,0 мм (±0,05 мм). Рабочая длина волны: 632,8 нм. Покрытие: MgF2 с двух сторон. Коэффициент отражения: ~1,5% на 632,8 нм. Пропускание: >97% на 632,8 нм. Плоскостность: λ/2. Качество поверхности: 60-40. Показатель преломления: n_d ≈ 1.52.
Отрасли применения
Окно 17-178 широко используется в лазерных измерительных системах для защиты детекторов от пыли. В медицинских приборах, таких как пульсоксиметры, оно служит прозрачным барьером между пациентом и оптикой. В учебных лабораториях его применяют в качестве подложки для самодельных голограмм. Также окно востребовано в спектрофотометрии для изготовления держателей тонких жидких проб.

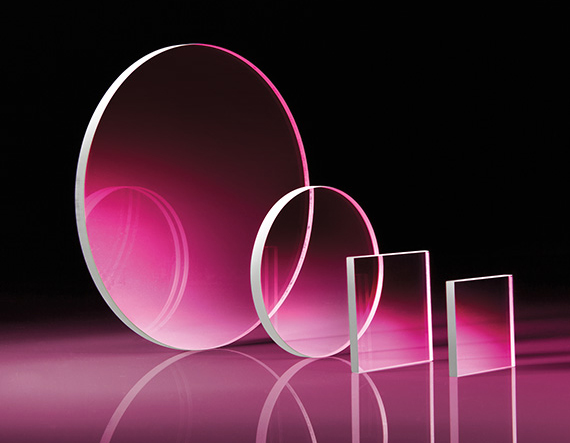

Описание семейства продуктов
- Большой выбор размеров
- Доступны без покрытия или с антибликовым покрытием MgF2
- Доступны индивидуальные размеры для крупных OEM-заказов
Окна TECHSPEC® B270 идеально подходят для коммерческого применения, требующего тонкой подложки. Доступны без покрытия или с антибликовым покрытием MgF2 и часто используются в качестве защитного элемента между двумя средами. Для OEM-заказов доступны индивидуальные размеры и покрытия.
