Поставщик
|
Edmund Optics |
|
Артикул
|
17-012 |
|
Тип линз
|
асферические |
|
Особенности
|
прецизионные (высокой точности) |
|
Диаметр
|
50 мм |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
900 - 1700 |
|
Shape of Back Surface
|
Plano |
|
f/#
|
0.60 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
7.35 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.25 |
|
Clear Aperture CA (mm)
|
45.00 |
|
Substrate
|
N-SF6 |
|
Coating Specification
|
Ravg |
|
Coating
|
SWIR+ (900-1700nm) |
|
Center Thickness CT (mm)
|
21.56 ±0.10 |
|
Back Focal Length BFL (mm)
|
18.06 |
|
Numerical Aperture NA
|
0.83 |
|
Effective Focal Length EFL (mm)
|
30.00 @ 587.6nm |
|
Diameter (mm)
|
50.00 +0.00/-0.025 |
Описание
Прецизионная асферическая линза диаметром 50 мм и числовой апертурой 0.83 относится к классу высокосветосильных элементов, предназначенных для эффективного сбора и фокусировки сильно расходящихся пучков излучения. Асферический профиль поверхности рассчитывается индивидуально по полиномиальному уравнению, что позволяет скорректировать сферическую аберрацию в едином элементе и достичь дифракционно-ограниченного качества фокусировки даже при столь высокой апертуре, недостижимой для сферических линз без применения многоэлементных схем. Столь высокая числовая апертура означает значительную кривизну и толщину линзы в центре, что требует особой точности при производстве методом прецизионного шлифования и полировки или прецизионного прессования. Просветляющее покрытие оптимизировано для диапазона 900-1700 нм, относящегося к ближнему инфракрасному спектру, широко используемому в телекоммуникационной и лазерной технике.
Характеристики
- Тип: прецизионная асферическая линза
- Диаметр: 50 мм
- Числовая апертура: 0.83
- Просветляющее покрытие: 900-1700 нм
Отрасли применения
Линзы с такой высокой апертурой применяются для коллимации излучения мощных лазерных диодов, в системах ввода излучения в оптическое волокно, в телекоммуникационном оборудовании и научных лазерных установках, работающих в ближнем ИК-диапазоне. Кроме того, подобные высокоапертурные асферические элементы применяются в системах формирования изображения на матричных фотоприёмниках ближнего ИК-диапазона, где критична как высокая светосила, так и минимальный уровень остаточных аберраций по всему полю.

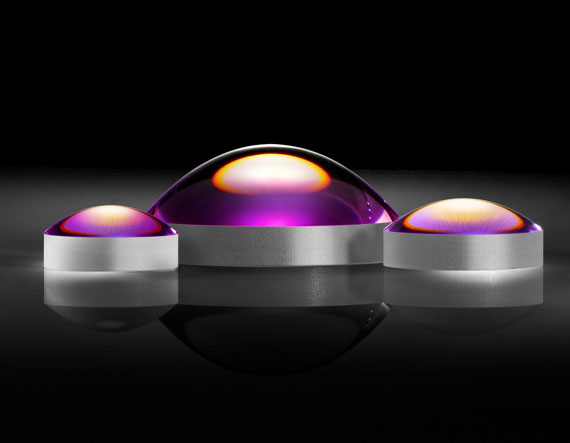

Описание семейства продуктов
- 0,25µm RMS асферическая ошибка фигуры
TECHSPEC® Высокоточные асферические линзы — это отполированные на станке с ЧПУ асферические линзы, которые имеют 0,25 мкм RMS асферическая ошибка фигуры. Прецизионная асферическая ошибка фигуры делает эти линзы идеальными для приложений, требующих коррекции сферической аберрации, включая приложения для визуализации и лазерной фокусировки. Эти асферические линзы также можно использовать для замены нескольких сферических элементов в оптических узлах для снижения веса и стоимости. Высокоточные асферические линзы TECHSPEC доступны с диаметрами от 10 до 50 мм и высокими числовыми апертурами для максимального пропускания света.
