Прецизионная асферическая линза, покрытие для 600-1050 нм, диаметр: 50 мм, числовая апертура: 0.83

Описание

Прецизионная асферическая линза диаметром 50 мм с числовой апертурой 0,83 и покрытием для диапазона 600-1050 нм предназначена для работы в красной и ближней инфракрасной области с минимальным уровнем сферической аберрации. Асферическая геометрия поверхности позволяет формировать концентрированный фокус и повышать качество изображения по сравнению с классическими сферическими линзами, особенно при высокой числовой апертуре. Большой диаметр 50 мм даёт широкую апертуру для работы с мощными источниками и крупными пучками.

Диапазон покрытия 600-1050 нм делает линзу удобной для работы как с красной частью видимого спектра, так и с ближним ИК излучением, включая диодные и твердотельные лазеры. Линза может использоваться в системах возбуждения флуоресценции, в оптических фокусирующих узлах для обработки материалов, в измерительных комплексах и в визуализирующих системах, где требуется высокая светосила и хорошее качество изображения. Прецизионная форма асферики формируется с высокой точностью, что обеспечивает стабильную геометрию луча и положение фокуса.

Характеристики

Числовая апертура 0,83 означает, что линза может собирать свет с больших углов, увеличивая эффективную светосилу системы и плотность энергии в фокусе. Антиотражающее покрытие рассчитано на диапазон 600-1050 нм и снижает отражение на поверхностях, повышая пропускание и уменьшая потери мощности. Субстрат из высококачественного оптического стекла обеспечивает стабильные оптические параметры и малое собственное поглощение в рассматриваемой области.

Большой диаметр и высокая числовая апертура требуют точной механической интеграции и выравнивания, однако позволяют строить системы с высокой энергетической эффективностью и высоким пространственным разрешением. Качество обработки поверхности и соблюдение допусков по форме асферики и центровке делают линзу пригодной для ответственных измерительных и визуализирующих приложений.

Отрасли применения

Асферические линзы с покрытием для 600-1050 нм применяются в лазерных системах обработки материалов, в установках возбуждения флуоресценции, в высококлассных визуализирующих системах и в измерительных приборах. Конкретно линза 50 мм / NA 0,83 удобна для построения мощных фокусирующих узлов, оптических головок и флуоресцентных микроскопических трактов.

Благодаря высокой светосиле и хорошей коррекции аберраций линза востребована в научных исследованиях, биомедицинской визуализации и промышленных системах контроля качества, где требуется сочетание высокой плотности энергии и точного формирования изображения. Она входит в состав исследовательских стендов по фотонике и оптоэлектронике, а также в прототипах мощных оптических систем в красной и ближней ИК области.

Описание семейства продуктов

• 0,25µm RMS асферическая ошибка фигуры

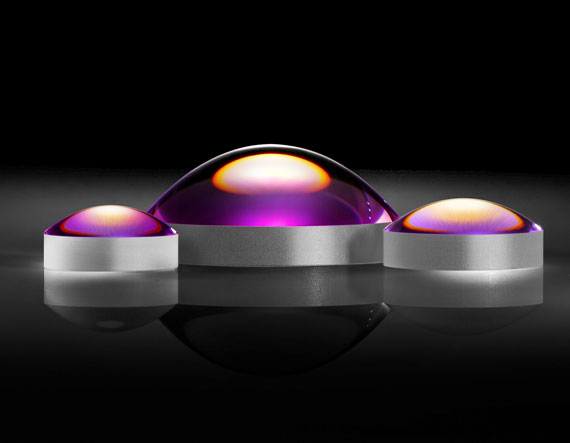

TECHSPEC® Высокоточные асферические линзы — это отполированные на станке с ЧПУ асферические линзы, которые имеют 0,25 мкм RMS асферическая ошибка фигуры. Прецизионная асферическая ошибка фигуры делает эти линзы идеальными для приложений, требующих коррекции сферической аберрации, включая приложения для визуализации и лазерной фокусировки. Эти асферические линзы также можно использовать для замены нескольких сферических элементов в оптических узлах для снижения веса и стоимости. Высокоточные асферические линзы TECHSPEC доступны с диаметрами от 10 до 50 мм и высокими числовыми апертурами для максимального пропускания света.
