Поставщик
|
Edmund Optics |
|
Артикул
|
17-011 |
|
Тип линз
|
асферические |
|
Особенности
|
прецизионные (высокой точности) |
|
Диаметр
|
50 мм |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
900 - 1700 |
|
Shape of Back Surface
|
Plano |
|
f/#
|
0.75 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
7.47 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.25 |
|
Clear Aperture CA (mm)
|
45.00 |
|
Substrate
|
N-SF5 |
|
Coating Specification
|
Ravg |
|
Coating
|
SWIR+ (900-1700nm) |
|
Center Thickness CT (mm)
|
21.34 ±0.10 |
|
Back Focal Length BFL (mm)
|
24.74 |
|
Numerical Aperture NA
|
0.66 |
|
Effective Focal Length EFL (mm)
|
37.50 @ 587.6nm |
|
Diameter (mm)
|
50.00 +0.00/-0.025 |
Описание
Асферическая линза 17-011 компании Edmund Optics — прецизионно обработанная линза диаметром 50 мм, числовая апертура (способность собирать свет) — 0,66.
У обычной сферической линзы форма поверхности — часть шара, из-за чего лучи света, прошедшие через край линзы, фокусируются немного не в той же точке, что лучи в центре (это называют сферическим искажением, из-за которого изображение или пятно фокусировки получается размытым). У асферической линзы поверхность имеет более сложную, специально рассчитанную форму, которая устраняет это искажение — благодаря этому одна асферическая линза способна дать такое же чёткое изображение, для которого обычно потребовалось бы несколько сферических линз.
На поверхность нанесено покрытие, снижающее отражение света от поверхности в этом диапазоне, рассчитанное на ближний ИК свет 900–1700 нм.
Асферические линзы применяют вместо набора из нескольких обычных линз там, где важны компактность и малый вес узла — одна такая линза способна заменить два-три сферических элемента, упрощая и удешевляя сборку прибора.
Высокая числовая апертура (0,66) при достаточно крупном диаметре (50 мм) означает, что линза способна собирать свет под очень широким углом и фокусировать его в очень маленькое, яркое пятно — такие линзы используют для эффективного ввода света в оптоволокно или получения предельно малого пятна фокусировки в приборах ближнего инфракрасного диапазона.
Характеристики
- Артикул: 17-011; производитель: Edmund Optics
- Тип: асферическая линза
- Диаметр: 50 мм
- числовая апертура (способность собирать свет): 0,66
- Материал: оптическое стекло
- Просветляющее покрытие: ближний ИК свет 900–1700 нм
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- 0,25µm RMS асферическая ошибка фигуры

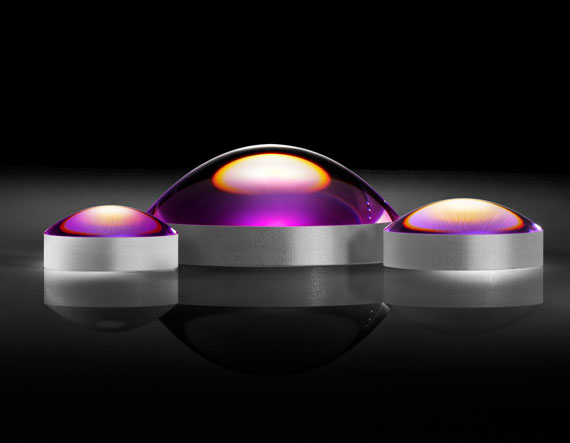

TECHSPEC® Высокоточные асферические линзы — это отполированные на станке с ЧПУ асферические линзы, которые имеют 0,25 мкм RMS асферическая ошибка фигуры. Прецизионная асферическая ошибка фигуры делает эти линзы идеальными для приложений, требующих коррекции сферической аберрации, включая приложения для визуализации и лазерной фокусировки. Эти асферические линзы также можно использовать для замены нескольких сферических элементов в оптических узлах для снижения веса и стоимости. Высокоточные асферические линзы TECHSPEC доступны с диаметрами от 10 до 50 мм и высокими числовыми апертурами для максимального пропускания света.
