Поставщик
|
Edmund Optics |
|
Артикул
|
16-969 |
|
Тип линз
|
асферические |
|
Особенности
|
прецизионные (высокой точности) |
|
Покрытие
|
4453 |
|
Диаметр
|
50 мм |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
350 - 700 |
|
Shape of Back Surface
|
Plano |
|
f/#
|
0.75 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
7.47 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.25 |
|
Clear Aperture CA (mm)
|
45.00 |
|
Substrate
|
N-SF5 |
|
Coating Specification
|
Ravg |
|
Coating
|
VIS-EXT+ (350-700nm) |
|
Center Thickness CT (mm)
|
21.34 ±0.10 |
|
Back Focal Length BFL (mm)
|
24.74 |
|
Numerical Aperture NA
|
0.66 |
|
Effective Focal Length EFL (mm)
|
37.50 @ 587.6nm |
|
Diameter (mm)
|
50.00 +0.00/-0.025 |
Описание
Прецизионная асферическая линза, 350–700 нм, Ø50 мм, NA 0,66. Прецизионная асферическая линза использует несферический профиль для уменьшения сферической аберрации при большой числовой апертуре. NA 0,66 позволяет эффективно работать с широким угловым конусом, а покрытие 350–700 нм рассчитано на видимый диапазон.
При проектировании системы сопоставляют рабочий спектр, апертуру, геометрию пучка, механический интерфейс и требования к точности. Монтаж выполняют без перекоса и чрезмерных нагрузок; рабочие поверхности, волоконные торцы и посадочные места содержат в чистоте. После установки проверяют центрирование, устойчивость фиксации, правильность ориентации и отсутствие паразитной засветки.
Применение в расчетном режиме помогает получить воспроизводимый результат. В лазерных трактах контролируют плотность мощности, направление излучения и выполнение требований безопасности.
Характеристики
- Артикул: 16-969
- Производитель: Edmund Optics
- Наименование: Прецизионная асферическая линза, 350–700 нм, Ø50 мм, NA 0,66
- Монтаж: совместимая оптическая механика или волоконная система
- Эксплуатация: защита поверхностей и разъемов от загрязнений и повреждений
Отрасли применения
Изделие используется в компактных объективах, лазерных диодах, системах машинного зрения, датчиках и осветительных модулях. Конкретная схема выбирается по параметрам источника, сопрягаемых компонентов и условиям эксплуатации.
Описание семейства продуктов
- 0,25µm RMS асферическая ошибка фигуры

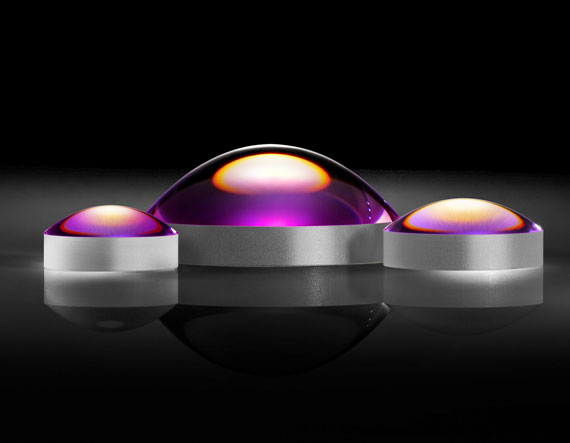

TECHSPEC® Высокоточные асферические линзы — это отполированные на станке с ЧПУ асферические линзы, которые имеют 0,25 мкм RMS асферическая ошибка фигуры. Прецизионная асферическая ошибка фигуры делает эти линзы идеальными для приложений, требующих коррекции сферической аберрации, включая приложения для визуализации и лазерной фокусировки. Эти асферические линзы также можно использовать для замены нескольких сферических элементов в оптических узлах для снижения веса и стоимости. Высокоточные асферические линзы TECHSPEC доступны с диаметрами от 10 до 50 мм и высокими числовыми апертурами для максимального пропускания света.
