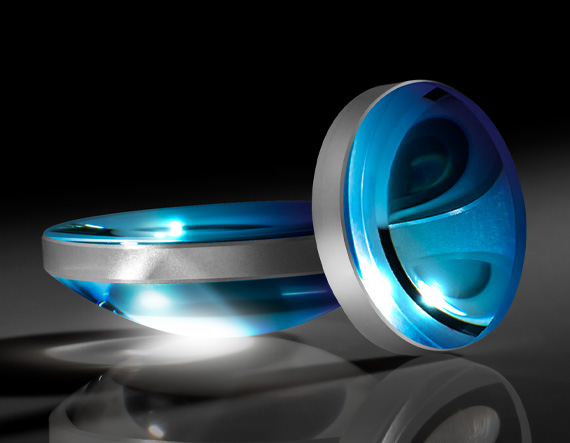

Прецизионная асферическая линза для 375-2100 нм, без покрытия, диаметр: 50 мм, числовая апертура: 0.63

Описание

Асферическая линза отличается от классических сферических элементов профилем поверхности, форма которой описывается полиномиальной функцией высшего порядка, а не простой дугой окружности. Такая геометрия позволяет корректировать сферическую аберрацию единственным элементом, заменяя целую группу сферических линз и обеспечивая дифракционно-ограниченное качество фокусировки при высокой числовой апертуре. Прецизионное изготовление подразумевает контроль формы поверхности с субмикронной точностью, что достигается методами точного прессования или прецизионной шлифовки и полировки с последующим интерферометрическим контролем. Отсутствие покрытия расширяет применимость линзы на широкий спектральный диапазон, указанный производителем, без ограничений полосы пропускания антибликового слоя.

Характеристики

• Тип линзы: прецизионная асферическая
• Диаметр: 50 мм
• Числовая апертура: 0.63 — высокое значение, обеспечивающее сильную фокусировку и малый диаметр пятна
• Рабочий спектральный диапазон: 375-2100 нм, охватывающий видимую, ближнюю и часть коротковолновой ИК-области
• Покрытие: отсутствует

Отрасли применения

Асферические линзы с высокой числовой апертурой применяются для коллимации излучения лазерных диодов, обеспечивая минимальные волновые искажения при работе с расходящимися пучками. В лазерных технологиях такие элементы используются для фокусировки в системах резки, маркировки и микрообработки материалов, а также в оптоволоконных системах ввода излучения. Широкий рабочий диапазон длин волн делает линзу востребованной в спектроскопических приборах, работающих от УФ до ближнего ИК, и в научно-исследовательских установках, где требуется единый оптический элемент для нескольких лазерных источников с разными длинами волн. Высокая числовая апертура также важна для систем формирования изображений с высоким разрешением, включая эндоскопию и промышленный технический контроль.

Описание семейства продуктов

• Рассчитан на длину волны 780 нм.

Прецизионные асферические линзы TECHSPEC® для работы в ближнем инфракрасном диапазоне (NIR) рассчитаны на длину волны 780 нм и оптимизированы для устранения сферической аберрации. Изготовленные из подложек S-LAH64 или N-BK7 и отполированные с помощью процесса с числовым программным управлением (ЧПУ), эти асферы обеспечивают высокую точность работы во всем спектре NIR. Прецизионные асферические линзы ближнего инфракрасного диапазона (NIR) TECHSPEC доступны с конструкциями с малой числовой апертурой для приложений, требующих сохранения формы луча, а также с конструкциями с высокой числовой апертурой для светособирающих приложений. Чтобы заказать полированные асферические линзы на станках с ЧПУ, свяжитесь с нами.
